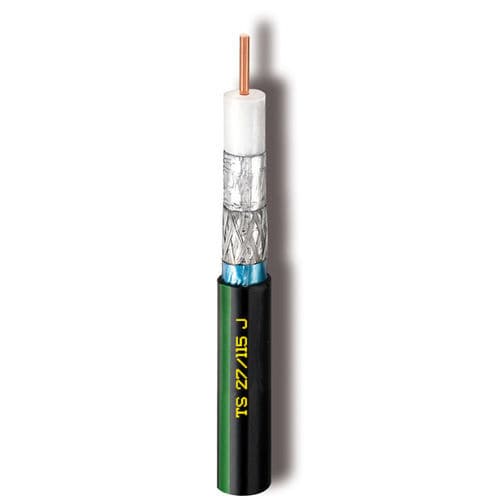

Câble électrique coaxial TS27/115J

de donnéesantenne TVisolé

- Classe CPR selon UE 305/2011 (DoP) : Fca - Disponibilité : sur demande - Application : DOCSIS 3.1 (Système de données par câble coaxial) - selon la norme : EN50117-11-2 - CEI-UNEL 36762 - Réaction au feu : EN50575 DONNÉES DE CONSTRUCTION : - Conducteur intérieur : Ø mm : 2,70 - Matériau : Cu - Diélectrique : Ø mm : 11,50 - matériau : PEG - Film Foil Laminate : matériau : APAS - Tresse : matériau : CuSn - Couverture optique de la tresse : % : 64 - Diamètre de la tresse : Ø mm : 12,32 - Film : matériau : APJ - Gaine extérieure : Ø mm : 15,3 - Matériau : PE DONNÉES PHYSIQUES : - Teneur en cuivre : kg/km : 83,1 - Poids du câble : kg/km : 188,4 - Rayon de courbure minimum x 1/n : mm : 200 - Résistance maximale à la traction : N : 800 DONNÉES ÉLECTRIQUES : - Impédance : Ohm : 75±2@200 MHz - Capacité (@1kHz) : pF/m : 52 ± 2 - Rapport de vitesse : % : 85 - Atténuation (à 20°C) : - à 5 MHz : dB/100m : 0,78 - à 10 MHz : dB/100m : 1,0 - à 30 MHz : dB/100m : 1,34 - à 50 MHz : dB/100m : 1,73 - à 200 MHz : dB/100m : 3,53 - à 300 MHz : dB/100m : 4,34 - à 470 MHz : dB/100m : 5,53 - à 800 MHz : dB/100m : 7,4 - à 862 MHz : dB/100m : 7,71 - à 1000 MHz : dB/100m : 8,38 - à 1350 MHz : dB/100m : 9,92 - à 1750 MHz : dB/100m : 11,52 - à 2150 MHz : dB/100m : 12,8 - à 2400 MHz : dB/100m : 13,6 - à 3000 MHz : dB/100m : 15,4 - Perte de retour structurelle (SRL) : - à 5 - 470 MHz : dB : >25 - à 470 - 1000 MHz : dB : >24 - à 1000 - 2000 MHz : dB : >23 - à 2000 - 3000 MHz : dB : >22 - Impédance de transfert (Zt) : Classe : A++ - 5 - 30 MHz : mOhm/m : 110 - à 1000 - 2000 MHz : dB : >105 - à 2000 - 3000 MHz : dB : >90 - Résistance du conducteur DC interne/externe : Ohm/km : 3,4 / 3,5
