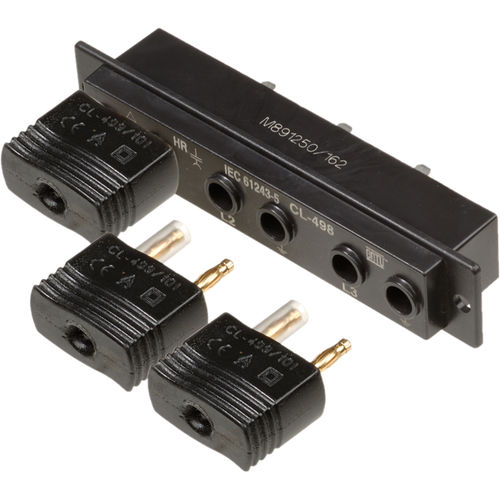

Détecteur de présence CL-499-101

de tension triphasée

Utilisation : Indicateur de tension type "haute impédance HR", IEC 61243-5. Utilisé pour vérifier l'absence ou la présence de tension sur les 3 phases, respectivement L1, L2, L3, d'un appareillage moyenne tension HTA, en aval des ponts diviseurs capacitifs. Se connecte directement sur les points de test de l'interface des systèmes détecteurs de tension séparés (SVDS) de type CL-498-00 ou équivalents. La visualisation de la présence de tension s'effectue au moyen d'une LED à haut rendement. Caractéristques : Tension maximale d'utilisation : 1080 V efficace. Seuil nominal : compris entre 70 et 90 V ± 5%. Courant nominal au seuil de déclenchement : I = 2,5 μA. Fréquence de fonctionnement : 50/60 Hz. Présence de tension : clignotement LED rouge > 1 Hz. Degré de protection : IP54, double isolation. Dimensions : 48,5 x 39,5 x 19 mm.
