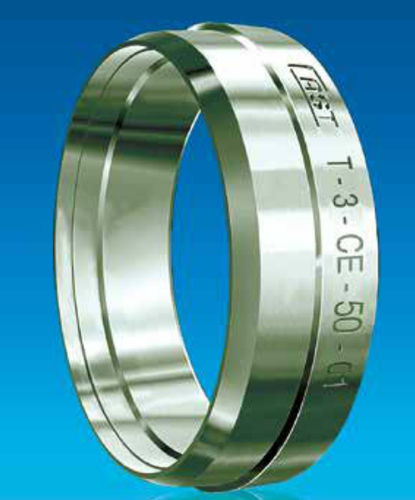

Bague coupante en acier inoxydable B3

Le raccord coulé, fabriqué selon la norme ISO 8434-1/DIN 2353 est un raccord mécanique à double bague coupante pour double agrafage sur le tube. L'anneau permet un assemblage rapide des tubes amovibles, évite le soudage, le taraudage et l'évasement, assurant ainsi une simplicité maximale des systèmes oléo-dynamiques complexes. Lors du serrage par l'écrou, l'anneau se déforme selon l'alésage du cône de 24° du raccord et mord dans le tube d'acier, produisant deux entailles profondes dont la première est visible grâce au soulèvement d'un bord extérieur sur le diamètre du tube, permet l'étanchéité et l'anti-défilement de l'anneau. La deuxième rainure (invisible) équilibre les forces sur toute la bague, empêche les vibrations d'atteindre la première rainure et arrête l'agrafage du tube à une valeur prédéterminée.
