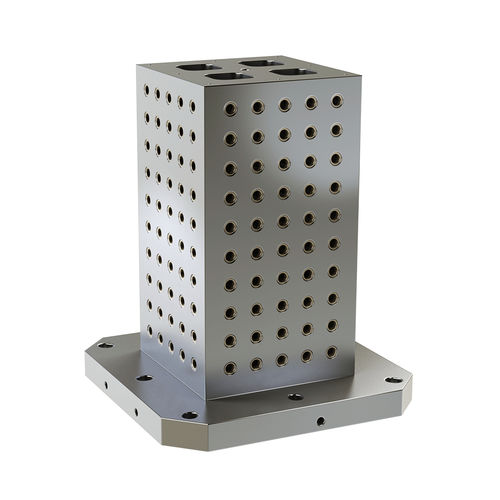

Colonne de bridage en fonte CL-500300600-FTBM-50

modulaire

Blocs d'outillage à quatre faces - Modulaires, lourds, 5/8" (500mm) Luminaires modulaires Nouvel article ! Bloc d'outillage de précision pour centres d'usinage horizontaux, incorporant notre système modulaire Heavy (5/8-11). Les quatre faces sont usinées avec des tolérances de finition serrées et qualifiées à la base, avec une grille de trous polyvalents espacés de 2,0000 po à moins de 0,0008 po de la position réelle. Les trous de fixation universels s'adaptent à presque tous les espacements en pouces ou métriques. Les blocs d'outillage montrés ici conviennent aux palettes carrées de 500 mm. Ces blocs d'outillage ont quatre faces identiques, idéales pour charger un grand nombre de pièces de taille moyenne sur une palette. Chaque trou polyvalent d'une plaque ou d'un bloc d'outillage MF50 du système standard est muni d'une douille de 5/8" ID sur le dessus et d'un insert fileté 5/8-11 en dessous. Les trous polyvalents sont situés dans un quadrillage précis de 2,0000 po, espacés de ± 0,0008 po de la position réelle. Les vis de positionnement, avec un épaulement rectifié de précision, sont utilisées pour localiser et fixer en même temps. La double capacité de montage permet un montage JIS (positionnement à partir de deux bords de référence) et DIN (positionnement à partir des trous centraux et radiaux) avec une excellente précision. Pour le montage DIN, voir Produits associés ci-dessous pour les clés de fixation de palette. Les trous de fixation universels s'adaptent à presque tous les espacements en pouces ou métriques. Corps > Fonte grise, classe ASTM 45. Bagues > Acier à haute teneur en carbone, traité thermiquement. Inserts filetés > Acier. Conforme DFARS et RoHS.
