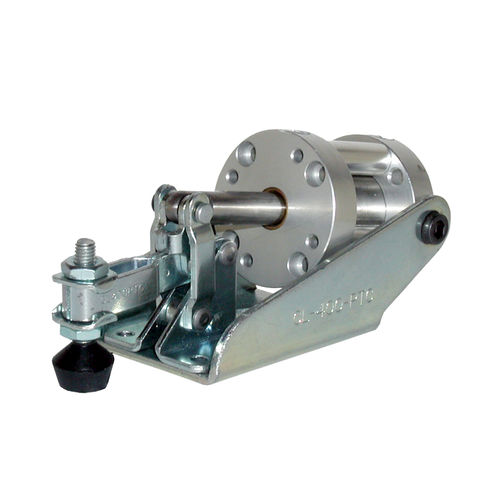

Bride de serrage pneumatique CL-400-PTC Series

réglablecompactedouble effet

CL-400-PTC A bras ouverts Pince à air super compacte pour les applications où l'espace est limité. Semblable à une pince à genouillère à large ouverture verticale, sauf qu'elle est actionnée par une bouteille d'air comprimé au lieu d'être actionnée à la main. La tringlerie à bascule offre une grande capacité de maintien et assure un verrouillage mécanique positif même en cas de défaillance de la pression d'air. Le bras de serrage s'ouvre à 100°. Le bras ouvert à fente permet de régler l'emplacement de la broche. Capacité de retenue de 100 livres. Fabriqué aux États-Unis. Cette pince est actionnée par un cylindre à air double effet de 3/4" d'alésage, avec des joints en Buna-N pour une température de fonctionnement de -20° à +200°F. Deux orifices #10-32. La pression d'air d'entrée maximale de 100 psi exerce une force de serrage maximale de 100 livres au centre du bras. Cette pince est disponible en option avec une capacité de détection de position, incorporant un cylindre à air spécial avec un segment de piston magnétique. Cela permet de contrôler la position du cylindre à l'aide d'un interrupteur à effet Hall. Commandez l'interrupteur à effet Hall séparément (voir Produits connexes ci-dessous). Livré avec un axe à coussin plat #10-32 CL-316112-FC et (2) rondelles à bride CL-3166-TW. Pour d'autres broches de serrage, voir Produits connexes ci-dessous. Pour commander les raccords miniatures requis pour les orifices #10-32, ou pour commander un support optionnel pour un montage à 90°, voir Produits connexes ci-dessous.
