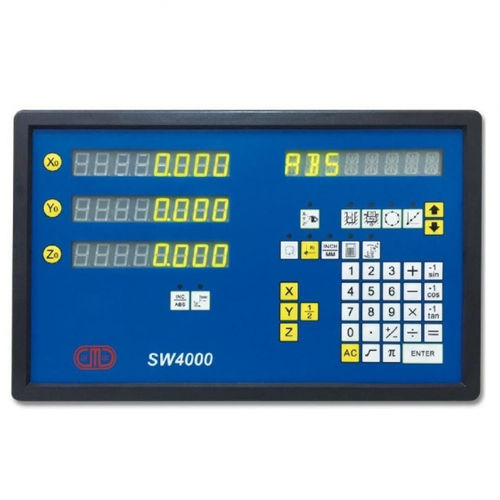

Afficheur alphanumérique SW4000 series

pour métrologiede position

Lecteur numérique multifonctionnel SW4000 CARMAR TAIWAN Lecteur numérique multifonctionnel Le lecteur numérique multifonctionnel de la série SW4000 peut être installé dans toutes sortes de machines-outils pour assurer les fonctions de positionnement et de métrologie. Nous disposons d'un compteur numérique pour 2 axes, 3 axes, EDM et 8 axes. - Spécifications du matériel 1. Tension d'entrée : AC 90V - 240V 2. Consommation électrique : Max. 15W 3. Dimensions : 295mm x 185mm x 45mm 4. Poids : 1,45 kg 5. Signaux d'échelle linéaire : Onde carrée TTL orthogonale, fréquence ＜ 2 MHZ, Courant＞1 mA 6. Sélection de la résolution : 0.1μm, 0,2μm, 0,5μm, 1μm, 2μm, 5μm, 10μm, 20μm, 50μm Fonctions logicielles 1. Réglage du zéro des coordonnées . 2. calcul ½ pour localiser le centre de la pièce de travail. 3. Conversion ABS/ INC, sélection du diamètre/rayon. 4. Fonction de rétrécissement. 5. DIR : Réglage de la direction des coordonnées. 6. Détection RI : définition et rappel d'un point de référence pour l'usinage. 7. Compensation d'erreur : compensation linéaire. 8. CODEUR ROTATIF : 1°～0,0001°. 8. Mémoire instantanée de panne de courant. 9. Fonctions d'usinage multiples : (1) Usinage du cercle de boulons (2) Angle R (3) Division des trous sur une ligne oblique (4) Usinage sur une ligne oblique Numéro de commande : 1. Usinage en arc, Usinage en rampe (SW4000-2, SW4000-3) 2. Usinage par électroérosion (SW-4000-E) 3. Détection d'arêtes, fonction tour (en option)
