Bargrafx™ est une application d'acquisition de données basée sur LabView®. Lorsqu'il est utilisé avec l'équipement de mesure sans contact de Capacitec, un outil puissant est formé pour mesurer avec précision les petits espaces, tels que ceux que l'on trouve dans les applications de revêtement des matrices à fente. Des précisions supérieures à 10 micro-pouces (0,25 micron) sont possibles.
Grâce à l'environnement logiciel Bargrafx, il est possible d'utiliser seulement deux canaux d'amplification en conjonction avec plusieurs baguettes d'entrefer à double capteur grâce à l'utilisation d'une architecture de "canaux virtuels" et de maintenir des précisions élevées avec une faible perte de portée globale. Cette approche d'"instrument virtuel" permet d'économiser des milliers de dollars en frais de matériel.
Caractéristiques
Application d'acquisition de données basée sur LabView® de National Instruments qui fonctionne sur un PC standard utilisant Windows 10®
Programme de conditionnement du signal de linéarisation avancé

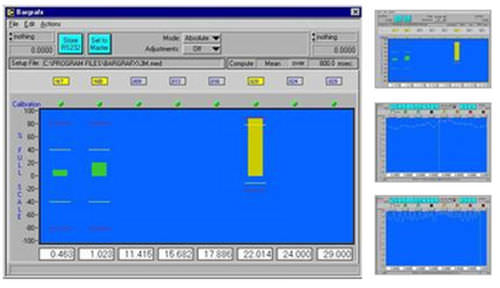

Bargrafx™ Equation Editor permet d'affecter des équations linéaires ou arithmétiques à 8 barres d'affichage pour une interface utilisateur générale de type bargraph
Éditeur de limites d'équations Bargrafx
Le module d'étalonnage en temps réel Bargrafx prend la tension de sortie analogique de l'amplificateur et la convertit en unités d'ingénierie linéaires (anglaises ou métriques) à l'aide d'une interpolation polynomiale (jusqu'au 5e degré)
Avantages
Facilité d'installation et d'utilisation avec le logiciel standard de l'industrie
Précision supérieure à 10 micro-pouces (0,25 micron)
Permet d'ajouter, de soustraire, de multiplier ou de diviser n'importe quel canal linéarisé à partir de n'importe quel autre canal linéarisé pour obtenir des relations arithmétiques ultérieures telles que la somme, l'épaisseur de l'espace, l'inclinaison, la déviation, etc.
Permet à l'affichage du bargraph assigné de refléter le niveau critique supérieur, l'avertissement supérieur, le niveau critique inférieur,
---
