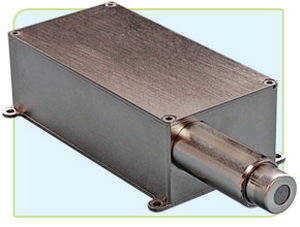

Détecteur de rayons X X-PIPS™

Le système de détection comprend : - Treize détecteurs de dérive du silicium (SDD) - Fenêtre Be de 1 mil (25 μm) - Préamplificateurs CMOS - Alimentation de polarisation HV - Refroidissement cryogénique (tube à impulsions) Le réseau de détecteurs X-PIPS™ est un sous-système de spectroscopie sensible aux rayons X et aux rayons gamma de faible énergie. Il comprend treize détecteurs à dérive de silicium (SDD) avec un préamplificateur CMOS à faible bruit de type reset, une alimentation de polarisation HV et un refroidisseur cryogénique. Les éléments du détecteur et les préamplificateurs CMOS sont refroidis et régulés en température, ce qui garantit un fonctionnement stable dans des conditions environnementales changeantes. La fenêtre d'entrée en béryllium a une épaisseur de 1 mil (25 μm), ce qui permet de mesurer des rayons X aussi bas que 1 keV. Les préamplificateurs CMOS sont dotés d'un mécanisme de réinitialisation rapide qui réduit le temps mort et permet au détecteur de bien fonctionner à des taux de comptage élevés. Le SDD haute performance combiné à un préamplificateur CMOS offre une réponse très rapide et à faible bruit, ce qui se traduit par une résolution énergétique extrêmement bonne avec des temps de pic rapides. Le temps de montée du signal est bien inférieur à 50 ns, ce qui permet une excellente résolution énergétique à des taux de comptage élevés. La résolution en énergie est garantie dans une plage de température ambiante de +10 °C à + 30 °C avec les réglages d'usine par défaut.
