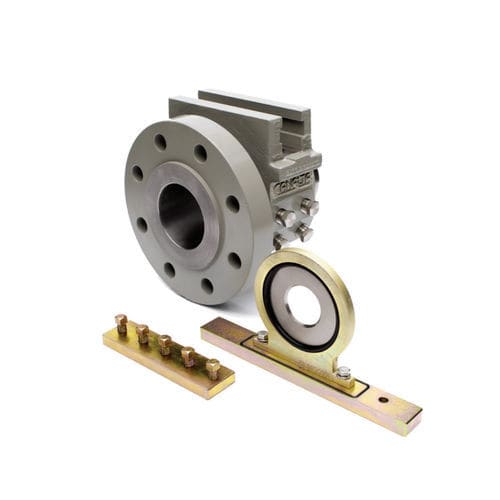

Débitmètre à diaphragme

volumiquepour liquidesDN50 - 2"

Le raccord d'orifice à chambre unique Canalta est conçu et construit pour faciliter le remplacement ou l'inspection de la plaque d'orifice après la dépressurisation. Tous les raccords sont livrés en standard avec une documentation comprenant un hydro-test, un test de fonctionnement, un test d'étanchéité de la vanne intérieure, une inspection de contrôle de la qualité et des rapports d'essai des matériaux. La traçabilité est assurée conformément au programme de contrôle de la qualité ISO-9001. Les raccords sont fabriqués dans le respect des directives ASME 16.34 et ASME 16.5. Si nécessaire, des essais de radiographie, de détente, d'ultra-sons, de particules magnétiques et de pénétration de colorants liquides peuvent être réalisés et les rapports correspondants soumis. Conception Les raccords à orifice fournis au Canada sont fabriqués conformément au programme de contrôle de la qualité de l'ABSA et portent un numéro d'enregistrement CRN. Numéro d'approbation d'Industrie Canada AF-0014. Conformes aux normes ASME 16.34 et ASME 16.5, aux spécifications ASTM, à la dernière édition de l'AGA-3 et à la norme ISO-5167. Matériaux du corps SA216 WCB, SA352 LCC ou A351 CF8M Dimensions et classe ANSI brides 600, 900 et 1500 également disponibles en version RTJ Connexions U/S D/S Conception à collet (collet soudé U/S, bride D/S) Bride x Bride Col soudé aux deux extrémités Taille de l'alésage interne 40, 60, 80, 100, 120, 160 et tailles personnalisées Composés d'étanchéité Barre d'étanchéité - Joint torique HNBR standard, joint en option Plaque d'orifice - Type "K" 2000 Edition joint HNBR formé sur une bague de retenue en acier inoxydable 316 Joints toriques HNBR à double anneau standard sur un ensemble de bague de retenue en acier inoxydable 316 Joint d'étanchéité en téflon en deux pièces en téflon vierge
