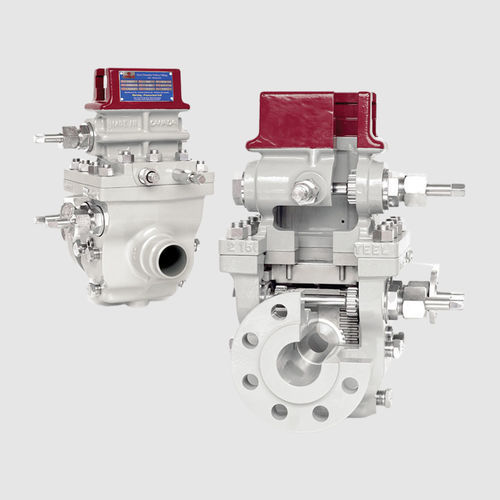

Débitmètre à diaphragme

volumiquepour liquidesDN50 - 2"

Le raccord d'orifice à double chambre Canalta permet d'effectuer des mesures de débit précises, d'inspecter et de changer la plaque d'orifice sans avoir à démonter ou à dépressuriser la ligne d'écoulement. Tous les raccords sont livrés en standard avec une documentation comprenant un hydro-test, un test de fonctionnement, un test d'étanchéité de la vanne intérieure, une inspection de contrôle de la qualité et des rapports d'essai des matériaux. La traçabilité est assurée conformément au programme de contrôle de la qualité ISO-9001. Les raccords sont fabriqués dans le respect des directives ASME 16.34 et ASME 16.5. Si nécessaire, des essais de radiographie, de détente, d'ultra-sons, de particules magnétiques et de pénétration de colorants liquides peuvent être réalisés et les rapports correspondants soumis. Conception Les raccords à orifice fournis au Canada sont fabriqués conformément au programme de contrôle de la qualité de l'ABSA et portent un numéro d'enregistrement CRN. Numéro d'approbation d'Industrie Canada AF-0014. Conformes aux normes ASME 16.34 et ASME 16.5, aux spécifications ASTM, à la dernière édition de l'AGA-3 et à la norme ISO-5167. Matériaux du corps A216 WCB, A216 WCC, A352 LCC, A358 CF8M, A995 Gr4A, A995 Gr6A, sur mesure Pièces internes Acier au carbone AISI 4130, acier inoxydable 316 ou A351 CF8M Dimensions et classe ANSI 2" à 12", 150 à 2500 Bride à face surélevée ANSI 14" à 16", 150 à 1500 Bride à épaulement ANSI 18" à 30", 150 à 600 Bride à épaulement ANSI les brides 600, 900 et 1500 sont également disponibles en version RTJ Connexions U/S D/S Conception à collet (collet soudé U/S, bride D/S) Bride x Bride Col soudé aux deux extrémités Taille de l'alésage interne 40, 60, 80, 100, 120, 160 et tailles personnalisées Composés d'étanchéité Barre d'étanchéité - Joint torique HNBR standard, joint en option Arbres - garniture en téflon standard, joint torique HNBR en option
