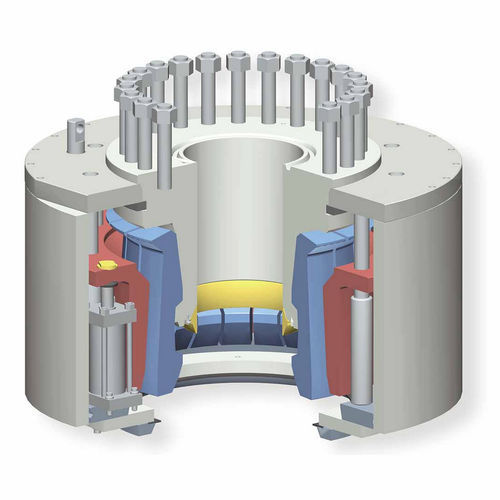

Connecteur hydraulique pour puit de pétrole 70

pour puit de gazsous-marin

Le connecteur à pince de serrage modèle 70 forme un joint étanche tout en résistant aux contraintes de flexion et aux forces de séparation causées par la pression du puits, la tension de la colonne montante et le mouvement de la cuve. Le connecteur modèle 70 se verrouille sur le moyeu correspondant par l'intermédiaire de segments de verrouillage pivotants ou de doigts, qui forment un entonnoir pour guider le connecteur en position. Le connecteur est actionné par des vérins hydrauliques qui fournissent des précharges de serrage élevées et une force de déverrouillage jusqu'à 80% supérieure à la force de verrouillage. Ces cylindres peuvent être facilement réparés ou remplacés. L'hirondelle courte, le profil conique du moyeu et le système de déverrouillage positif permettent une déconnexion à des angles allant jusqu'à 30⁰. 25 angles sur les faces des segments de serrage et une grande surface de piston d'actionnement créent une plus grande force de serrage pour une pression hydraulique donnée. Caractéristiques techniques -Préchargement : jusqu'à 245 000 lbm -Hauteur : 38.28 po[972.31 mm] (38.28 po) Diamètre extérieur maximal de la tête de puits sous-marine : 31,39 po[797,31 mm] -Diamètre extérieur maximal du connecteur : 1 625,60 mm[1 625,60 po] (64,00 po) -Joint d'étanchéité métal sur métal Les joints AX sont standard -Commande manuelle disponible
