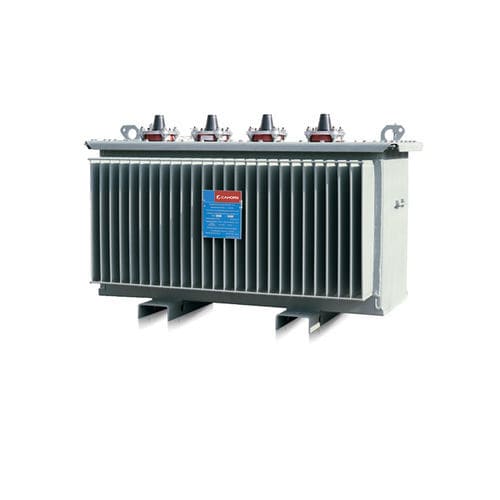

Transformateur de distribution

immergéde sous-stationtriphasé

Les bobines de point neutre (à couplage zig-zag) permettent de réaliser la mise à la terre d’un neutre à travers une forte impédance. Les inductances triphasées de point neutre sont situées dans les postes sources HTB/HTA et connectées au réseau MT, les inductances triphasées de point neutre permettent : • La création d’un point neutre artificiel • L’introduction d’une impédance définie entre ce point neutre et la terre, en vue d’une limitation du courant lors de défauts phase-terre sur le réseau. • Construction hermétique, sous bain d’huile minérale, destinée à une installation en extérieur. • Châssis supportant un circuit magnétique monophasé en tôle fer-silicium à cristaux orientés. • Enroulements en cuivre. • Isolant constitué de fibres méta-aramide classe H. • Mode de refroidissement ONAN. • Levage par 2 anneaux situés sur le couvercle. • Fiabilité en exploitation : Tenue mécanique exceptionnelle vis-à-vis des efforts électro-dynamiques grâce aux enroulements collés par résine époxyde*. • (*Essais de qualification définie par la spécification EDF HM-24/94/021 B du 17/07/95, effectués dans le Laboratoire de Génie Electrique des Renardières.) • Endurance des inductances face aux chocs thermiques provoqués par la répétition de courants de neutre en exploitation (isolants solides d’indice thermique > à 180°)
