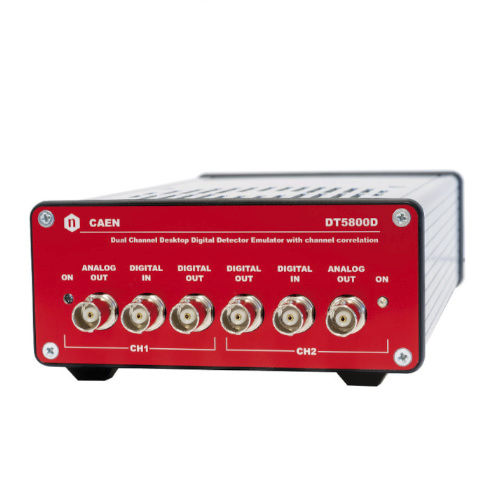

Générateur de fonctions DT5800

d'impulsionsà double canal

Le CAEN Mod.DT5800 est un émulateur de détecteur à deux canaux, un instrument permettant d'émuler en temps réel les signaux provenant de configurations génériques pour la détection des rayonnements, qui peuvent être utilisées comme unités de bureau. Il partage les mêmes fonctionnalités que le NDT6800 et peut fonctionner dans trois modes : Pulser Mode, Emulation Mode et Waveform Generator Mode. La sortie générée par l'appareil peut atteindre 2 V (4 V en cas de Z élevé) et la fréquence d'impulsion maximale est de 10 Mcps (5 Mcps en mode statistiques de Poisson). En mode émulateur de détecteur, le système est capable d'émuler avec une grande précision un système de détection de rayonnements, depuis la sortie du détecteur jusqu'à l'électronique frontale correspondante. L'utilisateur peut programmer différents paramètres d'émulation tels que les distributions de forme du signal, les spectres d'énergie, la distribution temporelle, ainsi que la caractérisation du bruit et la dérive de la ligne de base. Grâce au générateur de retard de 12 ps/pas, ils sont particulièrement adaptés aux applications de synchronisation. De plus, la capacité de formes multiples peut être utilisée pour des applications de discrimination de forme d'impulsion. Les deux canaux peuvent être corrélés avec des distributions statistiques identiques ou différentes. Modes de fonctionnement : - PULSER Fonctionnement classique d'un pulseur. Le système permet de régler l'amplitude et le débit du signal et de choisir entre un débit constant et un débit distribué de Poisson. - ÉMULATEUR DE DÉTECTEUR Dans le mode de fonctionnement de l'émulateur de détecteur, le système est capable d'émuler avec une grande précision un système de détection de rayonnement, depuis la sortie du détecteur jusqu'à l'électronique frontale correspondante. L'utilisateur doit fournir : la distribution de la forme du signal, le spectre d'énergie requis, la distribution temporelle, la caractérisation du bruit et la dérive de la ligne de base.
