Numériseur jusqu'à 3.2 GS/s V1743

16 canauxPCIeVME

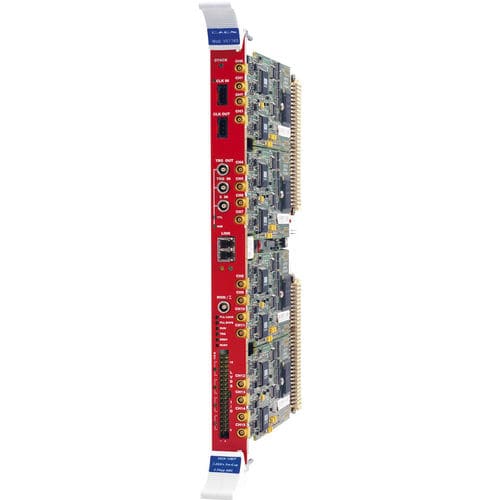

Le module CAEN Mod. V1743 est un module VME 6U abritant un numériseur à condensateur commuté 16 voies 12 bits 3.2 GS/s, avec une dynamique d'entrée de 2.5 Vpp, issu de la collaboration avec le CEA/IRFU & CNRS/IN2P3/LAL et basé sur la puce SAMLONG. Un DAC programmable sur chaque canal permet d'ajuster l'offset DC dans la gamme ±1.25 V. Les signaux d'entrée analogiques sont continuellement échantillonnés dans les SAMLONG (intervalles d'échantillonnage jusqu'à 312,5 ps) dans une mémoire tampon analogique circulaire (1024 cellules). Lorsqu'un signal de déclenchement arrive, tous les tampons de mémoire analogique sont gelés et ensuite numérisés avec une résolution de 12 bits dans un tampon de mémoire numérique. Pendant le processus de conversion analogique-numérique, le V1743 ne peut pas gérer d'autres déclenchements (temps mort : 115 us). La mémoire tampon permet de stocker jusqu'à 7 événements complets pour chaque canal (1 événement = 1024x12 bits). La mémoire tampon peut être lue par le bus VME ou la liaison optique en même temps que l'écriture d'événements successifs. Le module dispose d'une entrée et d'une sortie d'horloge en face avant, ainsi que d'une PLL pour la synthèse d'horloge à partir de références internes/externes. Le V1743 supporte la synchronisation multi-cartes permettant à toutes les mémoires à condensateur commuté d'être synchronisées sur une source d'horloge commune et assurant l'alignement des timbres temporels de déclenchement. Une fois synchronisées, toutes les données seront alignées et cohérentes sur plusieurs cartes V1743
