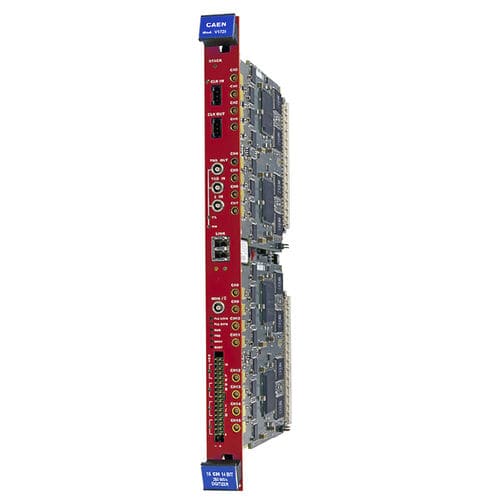

Numériseur jusqu'à 250 MS/s V1725S

16 canaux14 bitsPCIe

Le CAEN Mod. V1725S est un numériseur capable d'enregistrer des formes d'ondes et d'exécuter des algorithmes avancés pour le traitement numérique des impulsions (DPP) en ligne. En utilisant le micrologiciel DPP, les utilisateurs peuvent acquérir des paramètres physiques quantitatifs (charge intégrée, discrimination de la forme des impulsions avec une résolution temporelle très fine, analyse de la hauteur des impulsions) ainsi que lire des formes d'onde avec identification automatique des impulsions et suppression de la ligne de base sur la base du canal (codage à longueur nulle et fenêtre d'acquisition dynamique). La large gamme d'algorithmes DPP pris en charge par le V1725S en fait un outil indispensable pour tout type d'application de physique nucléaire. Le V1725S (anciennement V1725) a également été mis à jour, introduisant un FPGA plus grand pour accueillir des algorithmes DPP plus complexes et un nouveau convertisseur A/N pour une meilleure stabilité qui ne nécessite pas d'étalonnage lié à la température. Les signaux d'entrée sont lus par un CAN Flash, d'une résolution de 14 bits et d'un taux d'échantillonnage de 250 MS/s, qui convient bien aux signaux moyennement rapides tels que ceux provenant de scintillateurs liquides ou inorganiques couplés à des PMT ou à des photomultiplicateurs au silicium, mais aussi à des détecteurs de haute précision tels que le silicium ou le HPGe couplés à des préamplificateurs sensibles à la charge. L'acquisition peut être indépendante des canaux et il est possible de réaliser une logique de coïncidence/anticoïncidence entre les différents canaux et un veto/gating externe. Plusieurs cartes peuvent être synchronisées pour constituer des systèmes complexes. Dans le cas du mode DPP, les données peuvent être sauvegardées en mode liste horodatée pour prendre en charge des taux d'entrée plus élevés et améliorer les performances de débit. Les événements accumulés peuvent être rejetés ou sauvegardés pour une analyse en ligne.
