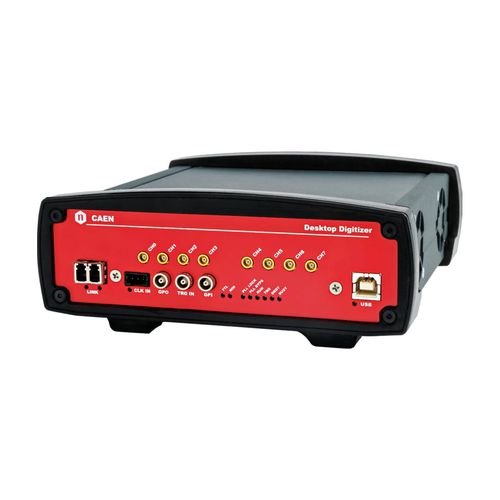

Numériseur jusqu'à 500 MS/s DT5730S

8 canaux14 bitsPCIe

Le CAEN Mod. DT5730S est un numériseur capable d'enregistrer des formes d'ondes et d'exécuter des algorithmes avancés pour le traitement numérique des impulsions (DPP) en ligne (essai gratuit). En utilisant le micrologiciel DPP, les utilisateurs peuvent acquérir des paramètres physiques quantitatifs (charge intégrée, discrimination de la forme des impulsions avec une résolution temporelle très fine, analyse de la hauteur des impulsions) ainsi que lire des formes d'onde avec identification automatique des impulsions et suppression de la ligne de base sur la base du canal (codage à longueur nulle et fenêtre d'acquisition dynamique). Le large éventail d'algorithmes DPP pris en charge par le DT5730S en fait un outil indispensable pour tout type d'application de physique nucléaire. Le DT5730S (anciennement DT5730) a également été mis à niveau, avec l'introduction d'un FPGA plus grand pour prendre en charge des algorithmes DPP plus complexes et d'un nouveau convertisseur A/N pour une meilleure stabilité qui ne nécessite pas d'étalonnage lié à la température. Les signaux d'entrée sont lus par un ADC Flash, avec une résolution de 14 bits et un taux d'échantillonnage de 500 MS/s, ce qui est bien adapté aux signaux moyennement rapides tels que ceux provenant de scintillateurs liquides ou inorganiques couplés à des PMT ou des photomultiplicateurs au silicium, mais aussi aux détecteurs de haute précision tels que le silicium ou le HPGe couplés à un préamplificateur sensible à la charge. L'acquisition peut être indépendante des canaux et il est possible de réaliser une logique de coïncidence/anti-coincidence entre les différents canaux et un veto/gating externe. Plusieurs cartes peuvent être synchronisées pour construire des systèmes complexes. Dans le cas du mode DPP, les données peuvent être sauvegardées en mode liste horodatée pour prendre en charge des taux d'entrée plus élevés et améliorer les performances de débit. Les événements accumulés peuvent être rejetés ou enregistrés pour une analyse hors ligne.
