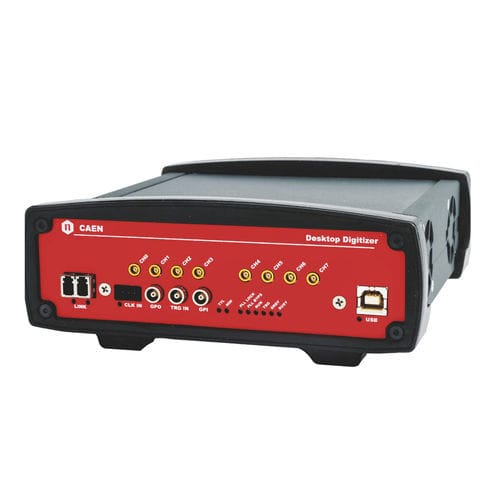

Numériseur analogique DT5725

14 bits

14 bits @ 250 MS/s Entrées analogiques sur connecteurs coaxiaux MCX Prise en charge NSCLDAQ (DPP-PSD et DPP-PHA uniquement) 8 canaux, module de bureau 0.gamme dynamique d'entrée sélectionnable à 5 et 2 Vpp avec réglage programmable du décalage en courant continu Algorithmes pour le traitement numérique des impulsions Analyse de la hauteur des impulsions (DPP-PHA) Discrimination de la forme des impulsions (DPP-PSD) Encodage de la longueur du zéro (DPP-ZLEplus) - NOUVEAU Fenêtre d'acquisition dynamique (DPP-DAW) - NOUVEAU Interfaces de communication USB et Optical Link Fonctions de synchronisation multi-cartes Capacité de connexion en guirlande (Daisy Chain) Compatible avec les logiciels de démonstration CoMPASS, MC2Analyzer, DPP-ZLEplus et DPP-DAW, ainsi qu'avec les bibliothèques C et LabVIEW Vue d'ensemble Le DT5725S est un numériseur capable d'enregistrer des formes d'onde et d'exécuter des algorithmes avancés pour le traitement numérique des impulsions (DPP) en ligne. En utilisant le micrologiciel DPP, les utilisateurs peuvent acquérir des paramètres physiques quantitatifs (charge intégrée, discrimination de la forme des impulsions avec une résolution temporelle très fine, analyse de la hauteur des impulsions) ainsi que lire des formes d'onde avec identification automatique des impulsions et suppression de la ligne de base sur la base des canaux (codage à longueur nulle et fenêtre d'acquisition dynamique). Le large éventail d'algorithmes DPP pris en charge par le DT5725S en fait un outil indispensable pour tout type d'application de physique nucléaire. Le DT5725S (anciennement DT5725) a également été mis à niveau, avec l'introduction d'un FPGA plus grand pour prendre en charge des algorithmes DPP plus complexes et d'un nouveau convertisseur A/N pour une meilleure stabilité qui ne nécessite pas d'étalonnage lié à la température. Les signaux d'entrée sont lus par un convertisseur analogique/numérique Flash, avec une résolution de 14 bits et un taux d'échantillonnage de 250 MS/s, ce qui est bien adapté aux signaux semi-rapides tels que ceux provenant de scintillateurs liquides ou inorganiques couplés à des PMT ou à des photomultiplicateurs au silicium,
