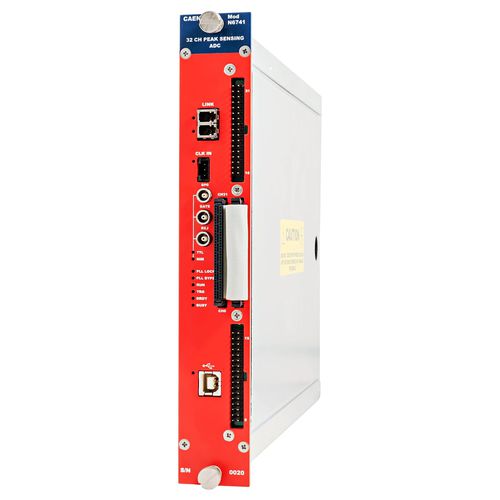

Redresseur de courant industriel N6741

module NIM à 1 unité de largeur 1k, 2k, 4k 8k, 16k Peak Sensing ADC 32 canaux d'entrée, asymétriques, avec connecteur ERNI SMC à 68 broches (Zin : 2,5 kΩ) Accepte les entrées positives et négatives gamme pleine échelle de 4 Vpp ou 8 Vpp sélectionnable par logiciel (3,75 Vpp et 7,5 Vpp lorsque l'échelle mobile est activée) Mode Common Gate (32 canaux convertis en même temps) avec largeur de porte linéaire ou programmable par logiciel Faible temps mort (environ 50 ns après la fermeture de la porte précédente) Algorithme d'échelle glissante pour la réduction des DNL Suppression du zéro avec seuil programmable Tampon multi-événements (1024 événements) Interfaces de communication USB2.0 et liaison optique (protocole propriétaire de CAEN CONET) Pilotes Windows et Linux, bibliothèques C et LabVIEW, logiciel de démonstration Mise à jour du micrologiciel par l'utilisateur Vue d'ensemble Le N6741 est un CAN numérique à détection de crête appartenant à une nouvelle génération de systèmes de lecture de détecteurs basés sur une chaîne d'acquisition mixte analogique-numérique, combinant une haute densité de canaux (32 canaux) et un faible temps mort. L'architecture ADC FLASH permet d'obtenir un temps de conversion extrêmement faible de la crête d'impulsion, de sorte que les nouvelles conversions ont lieu moins de 50 ns après la fermeture des portes précédentes. Le gain de conversion va de 1k à 16k canaux avec une faible non-linéarité différentielle (DNL) grâce à la méthode de l'échelle glissante. Recevant le signal lent typique d'un préamplificateur sensible à la charge suivi d'un amplificateur de mise en forme (par exemple CAEN N1068), le FPGA identifie le pic de l'impulsion à l'intérieur d'une porte au moyen de filtres numériques. L'acquisition est commune à tous les canaux et a lieu dès l'arrivée de la porte.
