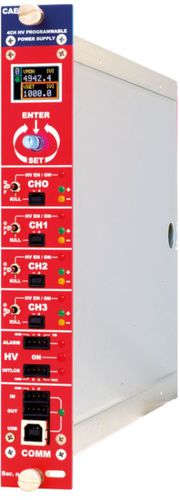

Module d'alimentation d'E/S N1410

4 canaux indépendants dans un module NIM 1U gamme de sortie 1 kV / 200 µA Canaux avec polarité positive ou négative sélectionnable individuellement Connecteurs de sortie SHV Retour flottant commun Faible ondulation Alerte de sous/surtension, protection contre les surintensités et la tension maximale Logique d'interverrouillage pour l'activation de la carte et l'arrêt des canaux individuels résolution du moniteur de courant de 5 nA (avec x10 Imon-Zoom : 500 pA) Affichage graphique en couleur Contrôle local et à distance (USB2.0/RS485/RS232) Capacité de chaînage en guirlande Égaliseur de puissance d'entrée CC en option Outils logiciels pour une gestion facile des canaux Vue d'ensemble Le Mod. N1410 fournit 4 canaux haute tension indépendants dans une mécanique NIM de largeur unique. Chaque canal peut fournir une tension maximale de ±1kV, un courant maximal de 200µA. La polarité de sortie est sélectionnable indépendamment pour chaque canal. Les canaux ont un retour flottant commun (retour commun isolé de la masse du boîtier) ; les sorties HT sont délivrées par des connecteurs SHV. Les taux de montée et de descente de la sortie HV peuvent être sélectionnés indépendamment pour chaque canal dans la gamme 1÷100 V/s par pas de 1 V/s. Le module offre une résolution Iset/Imon de 5 nA. Le module est doté d'une résolution Iset/Imon de 5 nA. Les caractéristiques comprennent le zoom Imon, qui augmente la résolution jusqu'à 500 pA. Le contrôle de l'alimentation peut être effectué soit localement, à l'aide d'un écran graphique couleur, soit à distance, via USB, RS232 ou RS485, ce dernier permettant de construire un réseau en guirlande de modules N14XX. Il est également contrôlable via TCP/IP par le Smart Fan Unit de CAEN NIM8301. Un ensemble complet d'outils logiciels gratuits est disponible pour contrôler cette unité : GECO2020 avec une interface graphique conviviale et la bibliothèque CAEN HV Wrapper pour le développement de logiciels personnalisés. EPICS et LabVIEW sont également pris en charge
