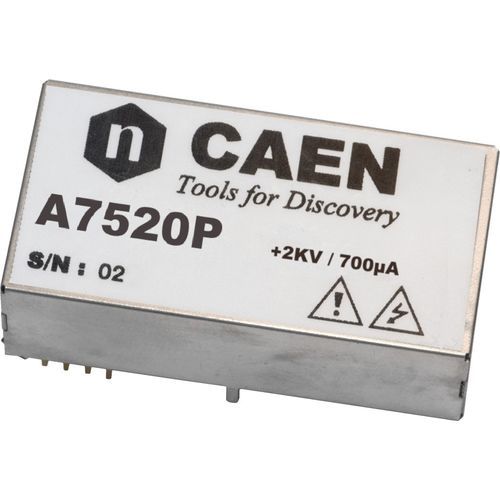

Module de puissance A7520

Rendement élevé plages de sortie 2000 V/700 µA Disponible avec polarité positive ou négative Boîtier compact : 29x54x16 mm3 (LxLxH) Vue d'ensemble Le A7520 est un convertisseur DC/DC haute tension monocanal à haut rendement et faible bruit, monté sur un circuit imprimé. Il fournit une tension de sortie programmable et contrôlable allant de 0 à 2000 V, lorsqu'il est alimenté par une entrée de +12 V. Il est disponible avec une tension positive ou négative. Il est disponible avec une tension de sortie positive ou négative. La tension de sortie est régulée par une tension externe de 0 à +2,5 V (Vset). La carte est dotée d'une protection contre les surintensités : si un courant supérieur à la valeur maximale de Iout est absorbé, le module n'est pas endommagé. Grâce à son excellente stabilité et à sa conception spéciale, l'alimentation A7520 est conçue pour fonctionner dans un environnement difficile et sous de fortes variations de température. Le module est conçu sur un circuit imprimé FR4, revêtu et logé dans un boîtier en acier DC01. Les composants de la bibliothèque CAD Altium et les modèles 3D sont disponibles sur demande. Détection de surintensité si le canal tente de tirer un courant supérieur à Iset, la tension de sortie est modifiée pour maintenir le courant en dessous de la limite Iset. Le canal se comporte comme un générateur de courant. Spécifications techniques Emballage - Matériau : DC01 ; dimensions : L=29 mm ; L=54 mm ; H=16 mm Nombre de canaux - 1 Courant de sortie maximal (Iout) - 2000V Broches de contact - Embase mâle ; pas de 2,54mm ; bronze phosphoreux ; isolant UL94V0 Protection - Surintensité, court-circuit, étincelles et humidité Température de fonctionnement - -55° C ÷ +80° C Température de stockage - -55° C ÷ +85° C Ondulation de sortie (pleine charge) - Typique 8mVpp, Maximum 10mVpp Rendement - >55% @ Vout 2000 V (-20° C ÷ +70° C)
