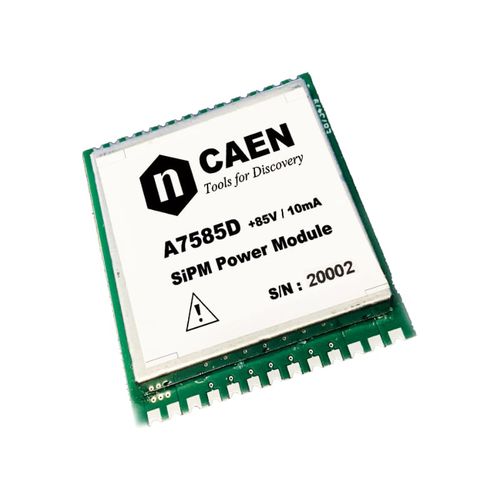

Module de puissance analogique A7585D/DU

numérique

Alimentation haute tension monocanal pour montage sur circuit imprimé plage de sortie 20÷85 V (10 mA) Adapté aux grandes matrices SiPM Contrôle analogique et numérique (UART et I2C) Très faible ondulation Haute résolution sur le moniteur de tension et de courant Compensation de température programmable Bibliothèque C open-source pour l'interfaçage I2C de plusieurs dispositifs disponible sur le dépôt GitHub Logiciel de contrôle ZEUS pour une gestion aisée du module Interface USB Vue d'ensemble Les A7585D/A7585DU sont des régulateurs haute tension spécialement conçus pour le biais SiPM. Chacun d'entre eux possède un contrôleur de compensation de température intégré avec un coefficient programmable. Le module peut être contrôlé numériquement par UART et I2C. L'A7585DU intègre en outre un pont USB vers UART et peut être alimenté par USB. La tension de sortie peut également être contrôlée proportionnellement à une entrée analogique. L'A7585D/A7585DU peut fournir jusqu'à 10 mA et la tension de sortie peut être régulée entre 20V et 85V avec une résolution de 1mV. De plus, le logiciel de contrôle ZEUS est fourni gratuitement ; ZEUS permet de surveiller et de contrôler plusieurs modules en même temps. Logiciel Zeus ZEUS est un logiciel compatible avec Windows qui permet de contrôler plusieurs modules A7585DU à l'aide d'une connexion USB. Le logiciel est basé sur une interface graphique conviviale qui permet la configuration des paramètres et l'enregistrement des données sur la puce. Il intègre des capacités de traçage en temps réel (tension, courant et température) avec la possibilité de superposer les mesures de plusieurs modules. Le logiciel ZEUS est le moyen le plus simple de programmer la compensation de la LUT de température. L'unité est développée en étroite collaboration avec NUCLEAR INSTRUMENTS SRL.
