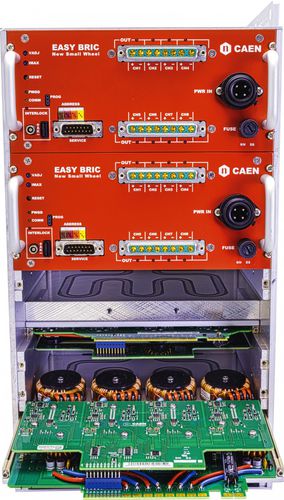

Convertisseur DC/DC de puissance EASY BRIC1

Alimentation DC/DC EASY6000 Tolérant aux champs magnétiques et aux radiations Rayonnement ionisant (dose totale) 200 Gy Dommages dus au déplacement 5,8-1012 1-MeV n/cm2 Fluence à événement unique 1,0-1012 p/cm2 (E > 20 MeV) Champ magnétique 0,5 T 8 positif 10 ÷ 12 V / 16 A canaux 300 V DC Tension d'entrée Vset par trimmer On/Off pour chaque canal Canaux surveillés et protégés individuellement Possibilité de verrouillage 48 V Service local et distant on/off Retour flottant individuel Refroidissement par liquide Le convertisseur intermédiaire tolérant B et Rad (BRIC) est un tout nouveau produit de la famille EASY conçu pour résister aux conditions difficiles du LHC à haute luminosité du CERN. Sa conception a débuté en 2016 en tirant parti de toute l'expérience acquise par le CERN lors de la construction du LHC et de ses années d'exploitation. Une campagne d'essais soigneusement planifiée a permis de valider tous les composants jusqu'à 200 Gy TID ainsi que le module complet. Cette dose totale est celle qui devrait être atteinte dans la plupart des zones expérimentales du HL-LHC à la fin de 2035. Les tests de champ magnétique ont également été réalisés, et le BRIC 1 a montré des efficacités supérieures à 80% jusqu'à 0,5 T, quelle que soit l'orientation des lignes de champ par rapport au canal DC-DC et donc aux bobines magnétiques présentes sur la carte.
