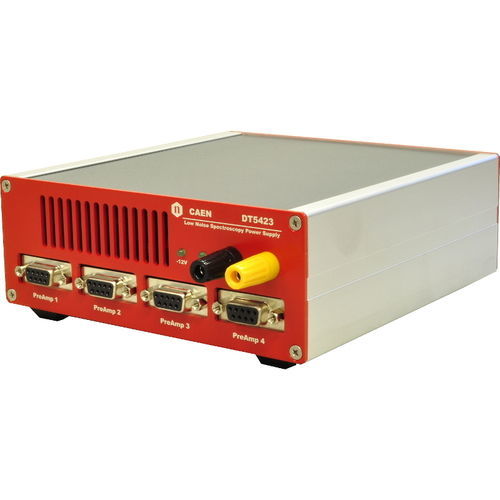

Distribution d'énergie DT5423

Quatre connecteurs DB9 (±12 V) pour alimenter les préamplificateurs A1422 Un connecteur pour alimenter les numériseurs de bureau de la famille DT57xx Ondulation : < 5 mVpp sur les alimentations des préamplificateurs ; < 10 mVpp sur les alimentations des numériseurs Vue d'ensemble Le DT5423 est une alimentation de bureau pour les préamplificateurs A1422 et A1424 et la famille des numériseurs DT57xx. Il fournit quatre connecteurs femelles standard à 9 broches de type "D" pour alimenter jusqu'à quatre préamplificateurs A1422 ou A1424 plus un connecteur pour alimenter les numériseurs de bureau DT57xx. Chaque sortie est filtrée. L'alimentation +12 V du numériseur est fournie par un connecteur DIN miniature blindé à 6 broches. Le kit comprend le câble (1,5 m de long) pour connecter la sortie de l'alimentation du numériseur avec les numériseurs de bureau DT57xx (2.1mm DC Power Jack). Spécifications techniques Emballage mécanique - Module de bureau (154x50x164 mm3). Poids : 1,65 kg Préamplificateur 1,2,3,4 - +12 V / 400 mA (total max. pour 4 sorties) +12 V / 400 mA (max total pour 4 sorties) -12V / 200 mA (max total pour 4 sorties) 4 connecteurs femelles Sub D9 Alimentation du numériseur - +12V / 2,1 A TE Connectivity type 5750071-1 Connecteur Mini DIN circulaire blindé 6MINI-DIN Performance de bruit - ±12V OUT sur les connecteurs PreAmp 1÷4 : ondulation 5 mVpp +12V OUT sur le connecteur d'alimentation du numériseur : ondulation 10 mVpp Conditions de mesure : oscilloscope à bande passante limitée à 20 MHz, couplage AC, charge capacitive 10 nF sur OUT en mesure, OUT à pleine charge (400 mA au total sur + 12V OUT sur les connecteurs PreAmp 1÷4 ; 200 mA au total sur - 12V OUT sur les connecteurs Preamp 1÷4 ; 2.1 A sur + 12V Digitizer Supply connector). Entrée - 230V ~ 50Hz ou 115V ~ 60Hz ; entrée de type C14 (avec fusible) Fusible - 230V : T500mA ; 110V : T1A 5 x 20mm
