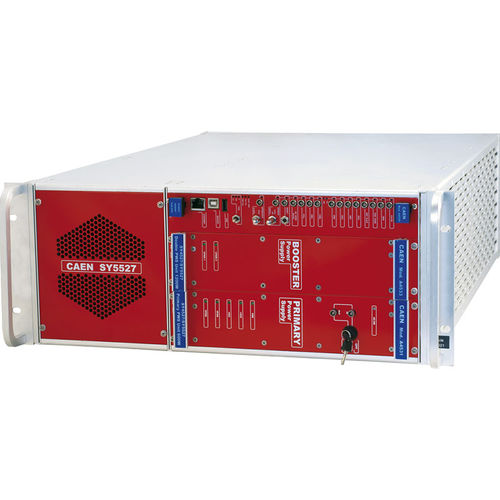

Unité de distribution d'alimentation rackable SY5527

rack 19"modulaire

Le SY5527 est la version expérimentale entièrement équipée d'une nouvelle ligne de systèmes d'alimentation qui représente la dernière proposition de CAEN en matière d'alimentation haute et basse tension. Ce système présente une approche totalement nouvelle de la production et de la distribution d'énergie en permettant de loger, dans la même unité centrale, une large gamme de cartes aux fonctions différentes, telles que des cartes haute/basse tension, des cartes d'E/S génériques (contrôleurs de température, de pression, etc.) et des contrôleurs de branche, ces derniers étant utilisés pour contrôler d'autres générateurs et distributeurs à distance. La modularité, la flexibilité et la fiabilité sont les points clés de sa conception, permettant à ce module de répondre aux exigences requises dans un large éventail de conditions expérimentales. L'unité centrale est logée dans un rack euro-mécanique de 19″ de large et de 4U de haut et accueille quatre sections principales : la section des cartes, avec 6 emplacements pour loger les cartes, les distributeurs et les contrôleurs de branche ; une version "Low cost" avec 4 emplacements est disponible (NOUVEAU) la section Fan Tray, qui abrite 3 ventilateurs disposés sur deux rangées, avec régulation programmable de la vitesse de rotation ; la section CPU et panneau frontal, qui comprend tous les équipements d'interface. la section d'alimentation, qui comprend l'alimentation principale et jusqu'à 2 unités d'alimentation ; la version "Low cost" ne comporte que l'alimentation primaire Le contrôleur CPU est disponible en 3 versions différentes : BASIC, ADVANCED et FULL.
