Caméra industrielle

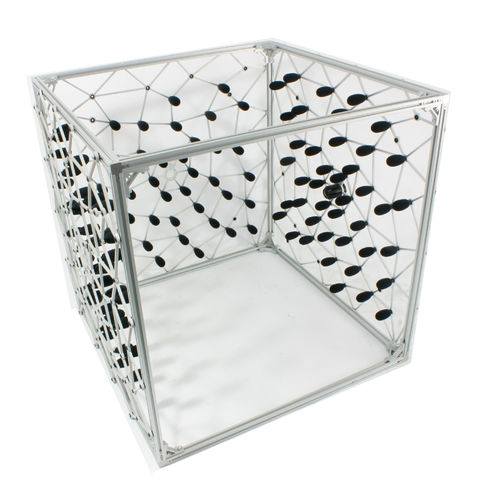

3Dà réseaux de microphonesde mesure

Le réseau de microphones 3D est utilisé pour la formation spatiale de faisceaux 3D. L'objet est situé dans le réseau pour le processus de formation de faisceau en 3D. Une seule mesure permet d'afficher le comportement acoustique de l'objet tridimensionnel. Selon l'application, il peut être utilisé entre 40 et 400 microphones. Même la taille du réseau peut être choisie entre 80 cm x 80 cm x 80 cm jusqu'à l'intégration des microphones dans une pièce entière. taille de la caméra acoustique de 400 mm à 5000 mm ou même des pièces complètes, par exemple une chambre anéchoïque Spezifikationen der akustischen Kamera <33 dB to 120 dB with up to 40 dB dynamic nombre de microphones de la caméra acoustique 40 - 560 microphones MEMS, résolution 24 bits, Échantillon 48 kHz, gamme de fréquences 10 Hz - 24 kHz recommander la gamme de fréquences de la caméra acoustique à partir de 50 Hz avec les méthodes de formation de faisceau ; ci-dessous avec une résolution réduite matériau de la caméra acoustique Aluminium Le logiciel Noise Inspector est la solution standard pour la visualisation des sources sonores. Le logiciel orienté application vous guide de l'acquisition des données à l'analyse, en passant par la sauvegarde et la communication des données acoustiques. -Analyse en ligne et hors ligne -Photo acoustique et vidéo acoustique -Un grand nombre d'algorithmes HD : Beamforming, EVOB, CLEAN SC, MUSIC, Capon, DAMAS, Real 3D Beamforming,.. -Analyse fréquentielle et analyse temps-fréquence (sonogramme) -Pondération acoustique (A, B, C) ou présentation linéaire -Interface ouverte à Matlab pour les algorithmes propres -Facile exportation de terce/octave, de mesure, de photo acoustique et de vidéo acoustique -Lecture du son local
