Outil de sertissage manuel UMCT3149

pour applications photovoltaïquespour connecteur

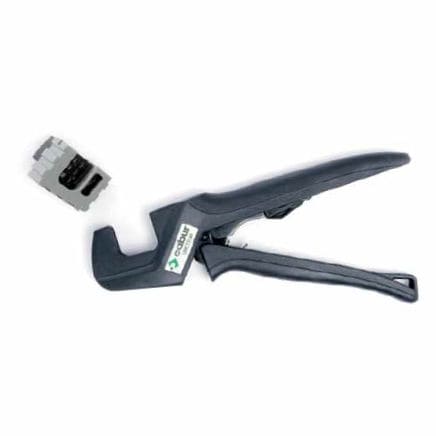

Le sertissage avec UMCT3149 La sertisseuse UMCT3149 a été conçue pour effectuer des sertissages photovoltaïques de haute précision. Elle présente donc un positionneur latéral qui assure la mise en place correcte du PIN. Ce positionneur est vissé sur toutes les matrices et il peut éventuellement être retiré. La géométrie des cavités de serrage assure un sertissage hautement efficace. Grâce à l'interchangeabilité, il est possible d'utiliser l' UMCT3149 même pour sertir des illets, des fourches, des embouts et les autres cosses que l'on utilise dans le câblage normal pour les tableaux et les systèmes d'automatisation (pour le remplacement de la matrice, voir le schéma de la page suivante). Grâce aux indications qui sont reportées sur la matrice, il est facile de positionner correctement le PIN pour chaque contact : la moitié inférieure indique les sections des câbles tandis que la moitié supérieure donne les diamètres des PINS. Chaque matrice permet de réaliser des sertissages déterminés. Voyons lesquels, en nous référant à la matrice IS3153 pour les PINS Cabur Solar Ligne 3 (l'emploi des matrices IS3154 pour PIN Cabur Solar Ligne 4 et IS3152 pour PIN Solarlok® est analogue).
