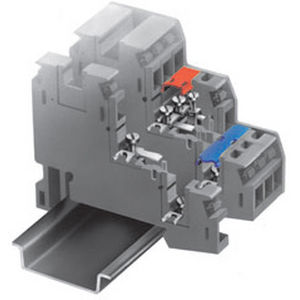

Bloc de jonction sur rail-DIN TLS

triple étagede traversée

Pour les installations où lespace longitudinal est limité, mais où il est toutefois demandé une haute densité de câblage, sans modifier les caractéristiques disolement, il a été prévu des blocs de jonction de passage spéciaux à deux ou trois étages. Les blocs de jonction à trois étages sont généralement utilisés dans les circuits dinstallations qui prévoient lutilisation et le raccordement à des appareillages spécifiques, comme des détecteurs, par exemple. En effet, en utilisant conjointement des blocs de jonction TLS.2 et TLD.2, il est possible de raccorder de façon optimale et plus économique aussi bien les conducteurs dalimentation en entrée du détecteur que les conducteurs en sortie portant le signal de ce dernier. En particulier, dans le bloc de jonction TLS.2, les niveaux intermédiaire et inférieur peuvent être utilisés pour alimenter les détecteurs en c.c. ; lalimentation est répartie sur les éléments contigus du bornier par un système de raccordement spécial LOCK. Les corps conducteurs correspondants sont munis dune éclisse tournée vers lextérieur du bloc de jonction, qui va sencastrer à la hauteur de lélément homologue du bloc de jonction contigu. Le serrage du contact qui en découle seffectue avec une vis, fournie déjà insérée dans lélément conducteur.
