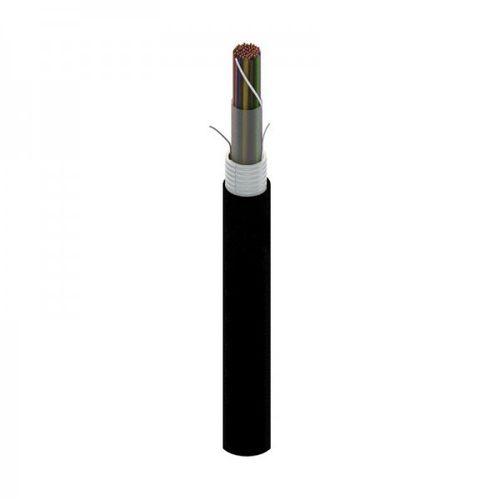

Câbles à quartes remplis, SERIE 74. gaine EAP
Câbles de télécommunication de 8 à 1792 paires (4 à 896 quartes). Conducteur en cuivre de 0.4, 0.6 et 0.8 mm isolé avec PE massif (0.4 mm) ou double couche (0.6 et 0.8 mm). Câblage en quartes « étoile ». Rempli avec gelée de pétrole pour avoir étanchéité longitudinale. Blindé avec une Ruban daluminium annelé posé en long avec recouvrement et un fil de continuité en cuivre étamé. Gaine extérieure de polyéthylène. Câbles pour pose en pleine terre ou en conduite dans le réseau de distribution téléphonique utilisés en transport entre le central et les sous répartiteurs et en distribution jusquau point de branchement.
Câble de télécommunications
Etanchéité longitudinale
Résistant aux UV
Satisfait ROHS
SPÉCIFICATION DE RÉFÉRENCE
Construction : UTE C 93-526 et UTE C 93-527-1
CONSTRUCTION
Conducteurs: cuivre rouge. Diamètre nominal 0.4, 0.6 et 0.8 mm.
Enveloppe isolante: PE haute densité massif (0.4 mm) ou double couche (0.6 et 0.8 mm).
Élément de câblage: Quartes “étoile”.
Assemblage : Assemblage concentrique au-dessous de 28 paires; à partir de 28 paires l’assemblage est à base de faisceaux. Repérage conformément á la norme UTE C 93-526
Couche protectrice. Matière synthétique hydrofuge disposée longitudinalement avec recouvrement.
Blindage: Ruban d’aluminium annelé posé en long avec recouvrement et un fil de continuité en cuivre étamé.
Gaine extérieure: polyéthylène basse densité noir résistant aux UV.
Marquage : La gaine aura l’information suivante, dans intervalles régulières :
o Identification du fabriquant / Année/Type de câble/Marquage de longueur
o Autre marquage est possible sur demande
