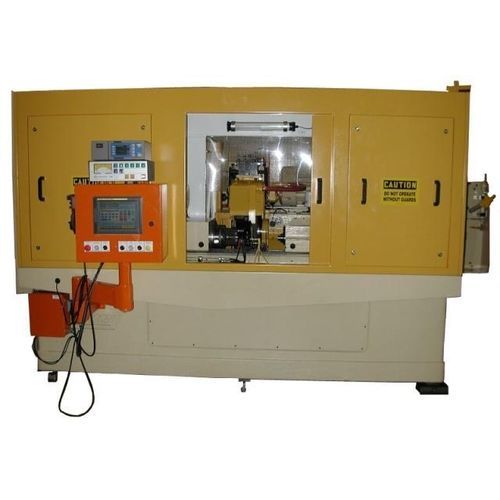

Rectifieuse cylindrique Landis 5R

pour vilebrequinspour arbrehorizontale

Ré-ingénierie : Meuleuse cylindrique Norton C5 Outillage comprenant une pince de serrage ID à flotteur Mises à jour incluses : Avances par vis à billes, commande Fanuc Jaugeage en cours de fabrication Equilibreuse de roues Dresseur de rouleaux diamantés Protection automatique des roues / réglage de la ligne de refroidissement Description de la pièce : Arbre de sortie de transfert, composant de transmission Opération de meulage : Rectification de finition : trois surfaces simultanément Matériau : Acier Dureté : 58 Rc Enlèvement de la crosse : .320mm Paramètres du processus de meulage : Tolérance de taille : +/- 0,008 mm Faux-rond : 0,05 mm Critères d'acceptation de la machine : Pièces par heure 140 @ 100 % de capacité, 1.67 Cpk Bryant C4, rectifieuse horizontale monobroche pour pièces d'identité Broche de rectification à haute fréquence Outillage incluant un mandrin à diaphragme Mises à jour incluses : Positionnement absolu, entraînements VFD Contrôle Allen-Bradley Description de la pièce Races extérieures, pièces de transmission automobile Opération de meulage : Rectification de finition ID Matériau Acier SAE J403 Dureté : N15 Enlèvement de matière .250mm Paramètres du processus de meulage : Tolérance de taille : +/- 0,032 mm Finition de surface requise : .6 Ra Conicité : 0 à 0,013 mm Critères d'acceptation de la machine : Pièces par heure 255 à 100 % de la capacité Spécifications d'écoulement de la machine : Ppk : 1.67 Modèle 325-12 Machine à rectifier sans centre Outillage pour plusieurs familles de pièces. Jaugeage automatique avec contrôle de la taille. Automatisation Description de la pièce Arbres d'automobile Opération de rectification Meulage de finition des diamètres Matériau Acier Enlèvement de matière .250mm au total Critères d'acceptation de la machine : Pièces par heure 90 @ 100 % de la capacité Spécifications d'écoulement de la machine Ppk : 1.67
