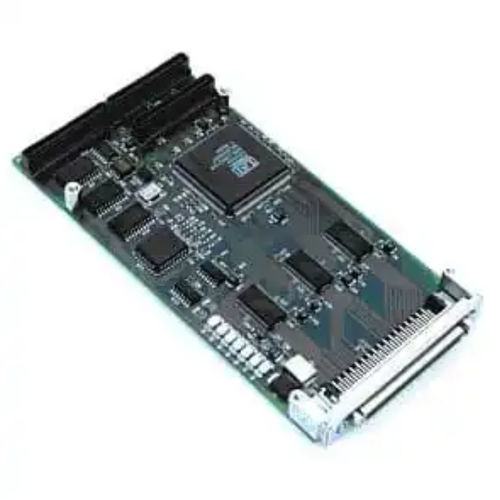

Carte contrôleur de stockage PMCSCU2a

bus PCISCSI

Utilise le contrôleur 53C895A Wide Ultra 2 SCSI LSI Logic SCSI avec une FIFO extra large de 944 octets, jusqu'à 80MB/sec, supporte le SCSI large et étroit, détection automatique du LVD ou du SCSI simple, terminaison SCSI active, conduit jusqu'à 12m de câble, support BIOS Flash. Voir Accessoires pour les modules PIM E/S arrière et les supports. Caractéristiques principales Effectue des transferts de données SCSI jusqu'à 80Mbytes/sec, fonctionnement synchrone sur un large bus LVD SCSI. Transfère les données SCSI de manière synchrone jusqu'à la vitesse Ultra SCSI en mode asymétrique. Permet des longueurs totales de câble SCSI jusqu'à 12 m (des câbles plus longs peuvent être possibles dans des solutions point à point). Supporte jusqu'à 15 périphériques LVD SCSI sur le bus large. FIFO DMA extra large de 816 octets pour une meilleure adaptation de la vitesse au bus. Prise en charge des données supplémentaires lors de l'éclatement des données. Meilleure prise en charge des transferts de blocs de grande taille aux vitesses Ultra2 SCSI. Permet à la puce de gérer un secteur de disque complet. Prend en charge des rafales de 512 octets sur le bus PCI. 31 niveaux de décalage synchrone SCSI. Augmente le rythme des transferts synchrones pour correspondre à la vitesse de transfert Ultra2 SCSI. Caractéristiques PCI Se connecte directement comme une charge au bus PCI. fIFO DMA de 816 octets pour une meilleure adaptation à la vitesse. Fonctionne comme un maître de bus DMA PCI 32 bits. Conforme à la spécification PCI 2.1. Prend en charge le fonctionnement du bus PCI à 33 MHz sans état d'attente. Supporte un taux de transfert en rafale maximum de 132MBytes/sec. Prend en charge les cycles d'accès PCI étendus. Caractéristiques SCSI Comprend 4K octets de RAM interne pour le stockage des instructions SCSI SCRIPTS™, afin de réduire ou d'éliminer les recherches d'instructions sur le bus PCI. Pré-échantillonne jusqu'à 8 mots d'instructions SCSI SCRIPTS, réduisant ainsi la surcharge du bus PCI.
