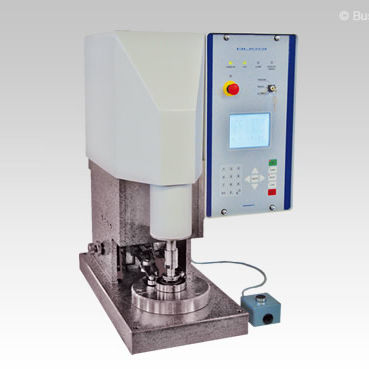

Instrument de mesure d'angle de contact

à contactindustrielpour roulements à billes

Machine de “TYPE 1” Dimensions : Roulements Ø 20 – 180 mm. Hauteur 4 – 40 mm. Machine de “TYPE2” Dimensions : Roulements Ø 100 – 360 mm. Hauteur 16 – 58 mm. Prestations: • Contrôle de la présence de billes (sauf pour les roulements borgnes) • Roulements borgnes : on peut prendre la mesure en plaçant un petit dispositif sur la cage • Mesure de l’angle de contact : affichage direct en degrés et en dixièmes de degré (p. ex. 16,5 °) • Plage de mesure : 0 – 89,9 ° • Résolution : 0,1 ° • Précision de la mesure : ± 0,20 ° • Temps de cycle : machine de type 1 – 14 sec ; machine de type 2 – 17 sec • Productivité/heure : machine de type 1 – 250 roulements ; machine de type 2 – 210 roulements • Mémoire : 1500 types de roulements • Données à configurer (seulement la première fois, sur le panneau de la machine ou à partir d’un PC) : type de roulement, Ø primitif, Ø bille, n. de billes, n. tours de rodage, n. tours de mesure, charge mandrin. • Pour l’acceptation-refus du roulement, pour chaque type de roulement on peut configurer la valeur min-max de l’angle de contact. (p. ex. 25,0° ± 2,5° ) • La machine affiche l’angle de contact: A) Fixe, noir sur blanc, pour les valeurs à l’intérieur de la plage sélectionnée B) Clignotant, pour les valeurs sortant de la plage sélectionnée, avec un signal pour le refus d’un roulement • affichage direct de la charge : machine de type 1 – daN 1,5 ÷ 47 ; machine de type 2 – daN 2,7 ÷ 76 • autodiagnostic : signaux de dysfonctionnement • La machine peut être raccordée à un PC pour le chargement/déchargement des données (p. ex. les rapports de mesure) • Capacité de mémoire : environ 18.000 mesures
