Résistance de puissance 1282

de fréquenceà enveloppe en métalde haute précision

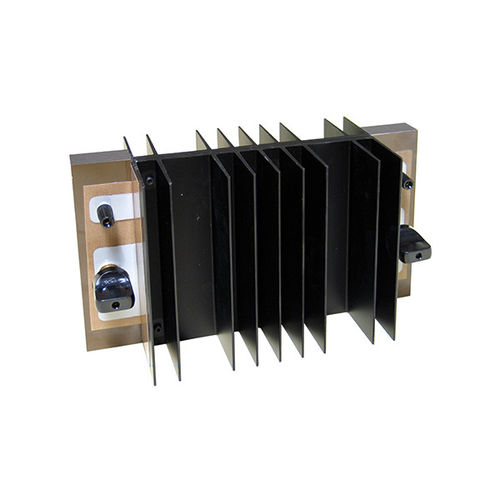

Résistance de puissance - 1282 Les résistances de mesure de type 1282 sont utilisées avec des voltmètres numériques de haute qualité pour la mesure précise des courants continus et alternatifs jusqu’à 200 A. Leur conception compacte et leurs excellentes caractéristiques techniques, en particulier la stabilité thermique et à long terme, permettent une utilisation universelle. Un domaine d’application typique est les tests de fiabilité, où des mesures répétées fournissent des informations sur la qualité des composants, appareils et installations. Les technologies éprouvées de nos résistances de précision et de calibration, qui assurent la dissipation thermique, ont été appliquées aux résistances haute puissance. Elles sont en technique à 4 fils, avec un chemin de tension ajusté aux valeurs nominales et à la classe de tolérance (0,02 % à 23 °C). Sous charge, la résistance de mesure subit une élévation de température. De grands radiateurs assurent une bonne dissipation thermique. Pour le type 1282, la résistance thermique est de 1 K/W, ce qui signifie que la température augmente de 1 K par watt de puissance. Toutes les valeurs limites et de puissance (voir diagrammes) se réfèrent au matériau de résistance MANGANIN®. Une installation inadéquate, avec ventilation insuffisante, doit être prise en compte. Les bornes en cuivre garantissent de faibles tensions thermiques, et l’alimentation en courant se fait via des bornes à vis, dimensionnées selon la puissance maximale. Caractéristiques : Charge nominale 20 W Plage de fabrication 1 mΩ … 100 mΩ Conception à 4 fils Tolérance d'erreur 0,02 % Convient pour des fréquences techniques de 50 Hz
