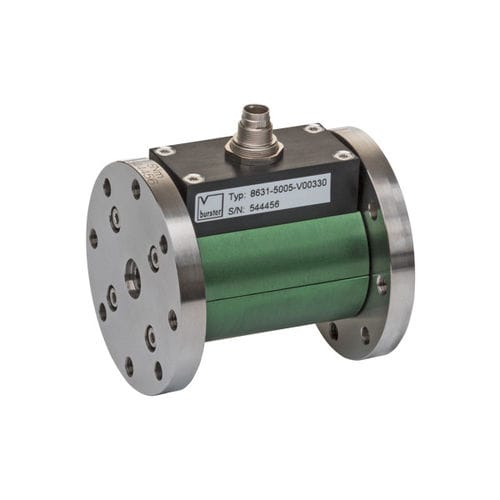

Capteur de couple statique 8631

sans contact

Capteur de couple de précision - 8631 Ce capteur de couple de haute précision est conçu pour des mesures statiques et dynamiques sur des pièces non rotatives. Le trou de passage de 10 mm de diamètre peut être utilisé pour faire passer des pièces telles que des câbles ou des câbles Bowden à travers le capteur. Les brides de montage comportent des trous filetés et des trous de passage afin que le capteur puisse être monté à l'une ou l'autre extrémité. Dépourvu de pièces rotatives, ce capteur ne nécessite aucune maintenance lorsqu'il est utilisé correctement. La conception modulaire de ce capteur à jauges de contrainte permet une configuration précise pour l'application souhaitée. Avec l'option amplificateur intégré, le capteur fournit directement un signal de tension de 0 ... ± 10 V qui est proportionnel au couple. Le capteur peut être configuré via l'interface micro-USB, donnant accès, par exemple, à un réglage de la fréquence de filtrage, au calcul de la moyenne et à une fonction de tare. Avec l'option USB, en plus de la sortie de tension, la fonction de mesure est également disponible via USB. Le capteur est livré avec le logiciel DigiVision pour la réalisation des mesures et l'archivage des données, avec des pilotes supplémentaires disponibles, par exemple pour LabVIEW. L'intégration dans un logiciel personnalisé est possible via une DLL. Des exemples sont disponibles sur notre site web www.burster.com. L'option burster TEDS (fiche technique électronique, puce mémoire avec données spécifiques au capteur) permet une configuration rapide des unités d'évaluation compatibles (amplificateur d'instrumentation, indicateur, ...). CARACTÉRISTIQUES : -Plages de mesure de 0 ... 5 N-m à 0 ... 200 N-m -Erreur de linéarité de ≤ 0,1 % de l'E.M. -Signal de sortie ± 10 V / USB / mV/V -Fonction de tare, filtre et valeurs moyennes configurables
