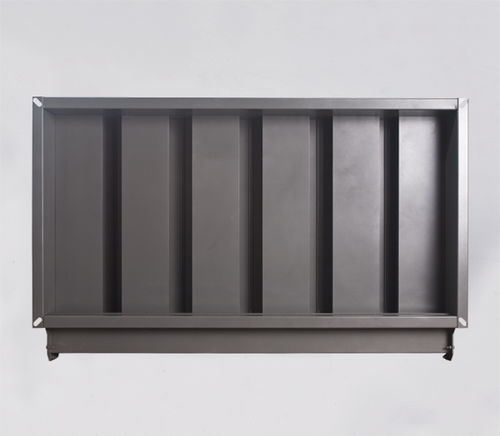

Grille d'entrée d'air BSTF series

MODÈLE - BSTF : Grille d'aspiration de sable de type tiroir. - BSTL : Grille de dessableur à évacuation par le bas. MATÉRIEL Le boîtier du produit est fabriqué en tôle galvanisée. UTILISATION Les grilles de dessableur sont utilisées aux extrémités des conduites d'aspiration et d'alimentation des conduits d'air pour protéger le système de ventilation en préfiltrant l'air dans les environnements où la concentration de poussière est dense. Il a une structure de lame en U et les lames sont installées par disposition transversale dans le boîtier dans le sens vertical. Alors que l'efficacité de rétention des particules est de %30 - %78 pour les particules dont les dimensions sont comprises entre 75 et 700 μm, elle augmente jusqu'à %70 - %97 pour les particules dont les dimensions sont comprises entre 350 et 750 μm. Le principe de fonctionnement de la grille à tiroir est le suivant : d'abord, les particules de poussière, transportées avec de l'air, frappent les lames sous l'effet de la force centrifuge, puis elles sont séparées de l'air et les particules s'entassent dans le tiroir en passant par les trous du fond de la grille à sable après quoi la poussière peut être simplement évacuée par le tiroir. La seule différence entre les grilles d'évacuation de sable par le fond est qu'elles déchargent la poussière directement à travers leurs trous de fond sans la collecter dans le tiroir. Des brides de 20, 25, 30 et 35 mm sont également disponibles. REVÊTEMENT - Revêtement électrostatique en poudre (couleurs standard RAL 9010 et RAL 9016) - Selon la demande, toutes les couleurs des autres codes RAL sont également disponibles. ASSEMBLAGE - Installation avec vis - Montage sur gaine avec boulon M.8 ou M.10 CODE DE COMMANDE Modèle / Dimensions standard / Type de revêtement SYMBOLES W (mm) : Longueur du cou H (mm) : Largeur du cou EPC : Revêtement électrostatique en poudre
