Disque de rupture à action directe Type D
en composite

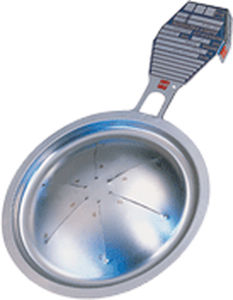

Disque de rupture à action directe - Type D - BS&B SAFETY SYSTEMS, L.L.C. - en composite
Disque de rupture à action directe - Type D - BS&B SAFETY SYSTEMS, L.L.C. - en composite
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à action directe
Matériau
en composite
Pression de rupture

Max: 2 000 psi

Min: 1 psi

Description

Le disque de rupture composite Type D est composé d’une partie supérieure métallique dotée d’ouvertures, et d’une membrane plastique ou métallique placée coté concave (coté process). La section supérieure est la zone pressurisée qui contrôle la pression de rupture du disque. Comme la partie supérieure est dotée d’ouvertures, la membrane l’isole du fluide process et empêche les fuites. Comme le disque métallique Type B, le disque composite Type D est formé en dôme, et possède une zone siège angulaire. La pression s’applique coté concave (creux), soumettant ainsi le métal du disque à une charge de tension. A l’intérieur du disque composite Type D, le matériau d’étanchéité est fin et sujet à l’endommagement par des substances étrangères sur les surfaces d’appui des brides. Il peut être utile d’opter pour une couronne métallique plus épaisse, positionnée de façon permanente sur la zone siège du joint plastique ou métallique. Cet assemblage constitue le disque DR. Lorsque 2 couronnes sont utilisées, l’assemblage est appelé DRR.
