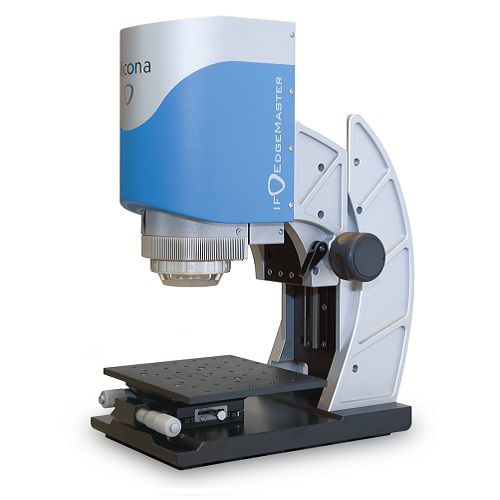

Appareil de mesure de forme EdgeMaster

de rugositéoptique3D

Comment obtenir des mesures optiques d'aretes de coupe repeatables, meme en production L’IF-EdgeMaster est un système 3D optique de mesure automatisée d’arêtes de coupe. Les arêtes de coupe de géométries et tailles différentes sont mesurables sur tous types de matériaux et de finition. Le système mesure non seulement les rayons d’arête > 2μm mais également les angles de coupe, de taillant et de dépouille sur les plaquettes. L’IF-EdgeMaster mesure avec la même précision les arêtes asymétriques. Grâce à la technologie de Variation Focale, les mesures sont stables, précises, répétables et raccordées tant en environnement de production qu’en laboratoire. L’IF-EdgeMaster mesure automatiquement et de manière répétable même en présence de vibrations et de perturbations lumineuses externes. Le logiciel est simple d’utilisation et l’acquisition est rapide. La grande résolution verticale du système permet la mesure d’écaillage sur l’arête et la mesure de rugosité sur les faces de coupe et de dépouille. L’éclairage annulaire breveté permet d’obtenir sans aucun réglage des mesures optimales et rapides. Grâce à l’IF-EdgeMaster, il est maintenant possible d’accéder à des mesures de haute résolution tout au long du processus de fabrication. Le système est utilisé aussi bien pour la mesure des ébauches que des outils les plus polis en dernière phase de production. Ces systèmes sont typiquement utilisés pour mesurer des plaquettes de coupe, des forets, des fraises, etc. L’aspect de la surface de la pièce mesurée est affichées en couleur ce qui permet d’associer la mesure dimensionnelle 3D à l’état de surface afin de confirmer sa qualité.
