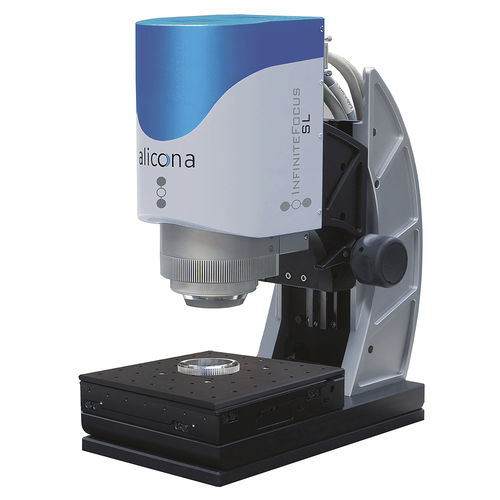

Contrôleur d'état de surface InfiniteFocusSL

Avec un même système, les opérateurs peuvent obtenir des mesures 3D de forme et de rugosité sur des géométries complexes. La résolution verticale du système de 10nm garantit une grande répétabilité et fournit des résultats de mesure raccordés. Le principe de mesure par Variation Focale, combiné à un système antivibratoire, permet également de mesurer la forme et la rugosité sur des composants lourds et de grande dimension. Grâce à soninterface d’automatisation, l’InfiniteFocus est aussi directement utilisé par les industriels en environnement de production pour une optimisation de leurs procédés de fabrication et le contrôle qualité de leurs produits. Du détail dans les mesures Avec des fichiers de données 3D pouvant comporter jusqu’à 500 millions de points, les systèmes Alicona sont capables de fournir des fichiers de mesure comportant une quantité impressionnante de détails. La grande densité de points de la Variation Focale permet aux opérateurs d’obtenir systématiquement des résolutions verticale et latérale très fines, même sur des volumes de mesure importants, rendant possible l’obtention de mesures raccordées sur des rayons de faible dimension, des angles et des rugosités localisés sur des zones difficiles d’accès. Flancs abrupts L’utilisation d’éclairages homogènes et modulables qui répartissent la lumière sur l’ensemble de la zone à mesurer, permet de numériser les géométries complexes. Ainsi, la pente maximale mesurable par la technologie Alicona ne dépend pas de l’ouverture numérique des objectifs utilisés. En fonction de l’état de surface de la pièce, le système peut mesurer des pentes formant des angles allant jusqu’à 87° par rapport à l’horizontale.
