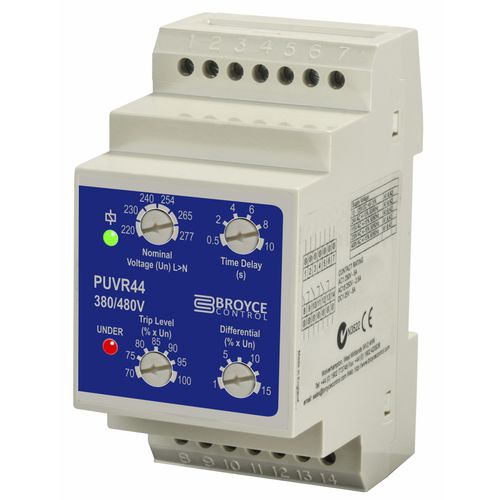

Relais de protection de sous-tension PUVR44

2NO/NFtriphasésur rail DIN

PUVR44 - Conçu pour supporter des surcharges jusqu'à 125% (continu), 150% (10s) - Surveillance de la sous-tension - Surveillance de l'alimentation triphasée propre, 4 fils - Tensions nominales sélectionnables - Niveau de déclenchement, temporisation et différentiel réglables - Sortie relais DPDT - largeur 44 mm, montage sur rail DIN Lorsque l'alimentation est appliquée, le relais de sortie s'active si les tensions de phase surveillées sont supérieures au seuil de déclenchement de la tension inférieure. Le relais se désexcite si l'une des tensions de phase descend en dessous du seuil de déclenchement. La tension doit remonter au-dessus du seuil de déclenchement plus le différentiel défini avant que le relais ne soit réactivé. Pour les besoins des essais, il est possible d'utiliser l'appareil sur une alimentation monophasée en reliant les entrées L1, L2 et L3 ensemble. Spécification - Fonction de surveillance : Sous-tension - Tensions d'alimentation/nominales surveillées : 220V, 230V, 240V, 254V, 265V ou 277V AC - Niveau de déclenchement sous tension : 75 - 100% - Différentiel : 1 - 15 - Temporisation : 0.5 - 10s - Sortie : DPDT 8A @ 250V (AC1) - Dimensions (mm) : L:44 x H:85 x P:63.5
