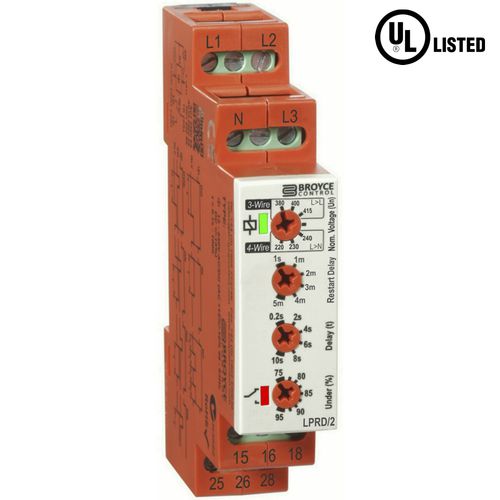

Relais de protection triphasé LPRD/2

de sous-tensionde phasesur rail DIN

LPRD/2 - Sous-tension avec délai de redémarrage - Nominaux sélectionnables pour les tensions d'alimentation courantes à 3 ou 4 fils - Détecte une séquence de phase incorrecte, une perte de phase et de neutre - Niveau de déclenchement et délais réglables - Sortie relais DPDT - largeur de 17,5 mm, montage sur rail DIN - Répertorié UL Le produit surveille sa propre alimentation triphasée et peut être réglé pour une surveillance en 3 ou 4 fils. Pour que le relais de sortie soit activé, toutes les phases (et le neutre, le cas échéant) doivent être présentes, la séquence des phases doit être correcte et les tensions de phase mesurées doivent être supérieures au niveau de déclenchement défini. Si l'une de ces conditions n'est pas remplie, le relais se désexcite. Un délai de redémarrage réglable permet à l'utilisateur de définir une période de temps avant que le relais ne soit autorisé à se réalimenter. Spécification - Fonction de surveillance : Sous-tension - Tensions d'alimentation surveillées : (3 fils) 380V, 400V ou 415VAC/(4 fils) 220V, 230V ou 240VAC - Niveau de déclenchement en cas de sous-tension : 75 - 95 % de la valeur nominale sélectionnée - Hystérésis : ≈2% - Temporisation : 0.2 - 10s (délai de redémarrage : 1s - 5m) - Sortie : DPDT 5A @ 250V (AC1) - Dimensions (mm) : L:17.5 x H:89 x P:66.5
