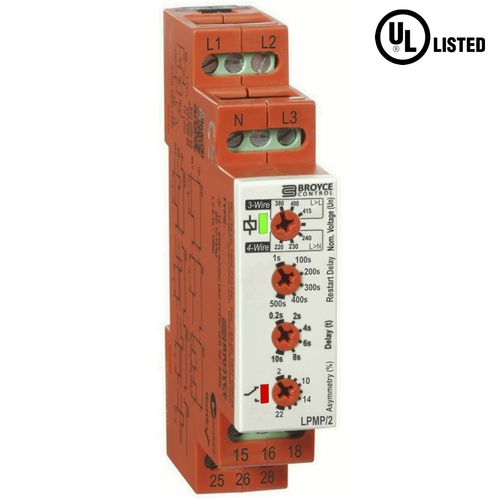

Relais de protection triphasé LPMP/2

de surtensionde sous-tensiond’asymétrie de phase

LPMP/2 - Surveillance de la sous/sur-tension et de l'asymétrie - Nominaux sélectionnables pour les tensions d'alimentation courantes à 3 ou 4 fils - Détecte les séquences de phases incorrectes, les pertes de phase et de neutre - Niveau de déclenchement et délais réglables - Sortie relais DPDT - largeur de 17,5 mm, montage sur rail DIN - Répertorié UL Le produit surveille sa propre alimentation triphasée et peut être réglé pour une surveillance en 3 ou 4 fils. Pour que le relais de sortie soit activé, toutes les phases (et le neutre, le cas échéant) doivent être présentes, la séquence des phases doit être correcte et l'asymétrie/déséquilibre des phases mesuré doit se situer dans les limites fixées. Si l'une de ces conditions n'est pas remplie, le relais se désexcite. Un délai de redémarrage réglable permet à l'utilisateur de définir une période de temps avant que le relais ne soit autorisé à se réalimenter. Spécification - Fonction de surveillance : Sous/surtension + asymétrie - Tensions d'alimentation surveillées : (3 fils) 380V, 400V ou 415VAC/(4 fils) 220V, 230V ou 240VAC - Niveaux de déclenchement fixes : Inférieur : 90% / Supérieur : 110% - Hystérésis : ≈2% - Temporisation : 0.2 - 10s (délai de redémarrage : 1 - 500s) - Sortie : DPDT 5A @ 250V (AC1) - Dimensions (mm) : L:17.5 x H:89 x P:66.5
