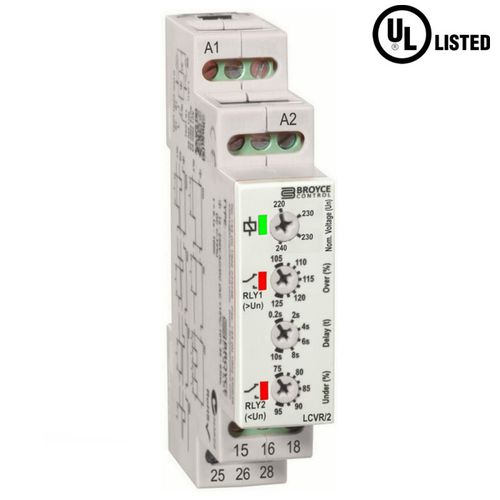

Relais de surveillance de sous-tension LCVR/2

de surtension1NO/NFAC

- Surveillance des sous-tensions et des surtensions - Surveiller son propre approvisionnement - Tensions nominales sélectionnables - Niveaux de voyage ajustables - Délai réglable - 2 x SPDT Sortie relais - 17,5 mm de large, montage sur rail DIN - Liste UL Lorsque le courant est appliqué, les relais de sortie RLY1 et RLY2 s'excitent à condition que la tension d'alimentation surveillée soit supérieure au niveau de déclenchement de sous-tension et inférieure au niveau de déclenchement de surtension. Sous tension : Si la tension descend en dessous du niveau de déclenchement de la sous-tension, RLY2 se met hors tension après le délai fixé. La tension doit augmenter au-dessus du niveau de déclenchement plus le réglage de l'hystérésis avant que RLY2 ne soit remis sous tension. Surtension : Si la tension dépasse le niveau de déclenchement de la surtension, RLY1 se met hors tension après le délai fixé. La tension doit baisser en dessous du niveau de déclenchement moins le réglage de l'hystérésis avant que le relais RLY1 ne soit réactivé. Spécification - Fonction de contrôle : Sous-tension et surtension - Tension d'alimentation surveillée* : 110/115V ou 220/230/240V AC 50/60Hz - Niveau du voyage : En dessous : 75 - 100 %/supérieur : 100 - 125 - Hystérésis : ≈2% (fixe) - Délai de temporisation : 0.2 – 10s - Sortie : 2 x SPDT 5A @ 250V (AC1) - Dimensions(mm) : L:17,5 x H:89 x P:66,5
