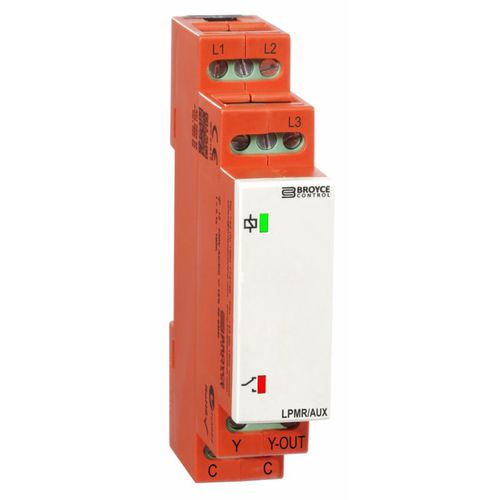

Relais de protection de déséquilibre de phases LPMR/AUX

d'ordre de phasesd'absence de phasestriphasé

- Surveillance du déséquilibre des phases - Détecte la séquence de phase incorrecte et la perte de phase - Large gamme de tension triphasée 190 - 600VAC - Alimentation auxiliaire - 24VAC - Pas d'adaptation pour l'utilisateur - Facile à installer/régler - Sortie SPNO @ 24VAC - 17,5 mm de large, montage sur rail DIN Conçu pour la protection des compresseurs à vis et scroll contre le déséquilibre, la perte et l'inversion de phase, le produit surveille une large alimentation triphasée utilisée pour alimenter la charge, mais en plus, il est lui-même alimenté par une alimentation auxiliaire séparée de 24VAC. Pour que le relais soit alimenté, l'alimentation auxiliaire doit être connectée et toutes les phases doivent être présentes, dans l'ordre correct et selon les paramètres de fonctionnement spécifiés. Si l'une de ces conditions n'est pas remplie, le relais se désexcite. Spécification - Fonction de contrôle : Déséquilibre de phase, séquence + perte - Tension d'alimentation surveillée : 190 - 600VAC - Perte/seuil de déséquilibre de phase : 67.5V +/- 2,5V* - Niveau de réinitialisation du déséquilibre de phase (Hyst.) 6,5V ± 1,5V en dessous du niveau de déclenchement - Délai (de la faute) : < 200ms - Alimentation auxiliaire : 24VAC +/-25% - Sortie : SPNO 6A (24VAC) - Dimensions(mm) : L:17,5 x H:89 x P:66,5
