- Surveillance de la sous-tension et de la surtension (fenêtre)
- Niveaux de déclenchement réglables
- Temporisation réglable
- Alimentation auxiliaire isolée
- Sortie relais SPDT
- Largeur de 17,5 mm, montage sur rail DIN
- Répertorié UL

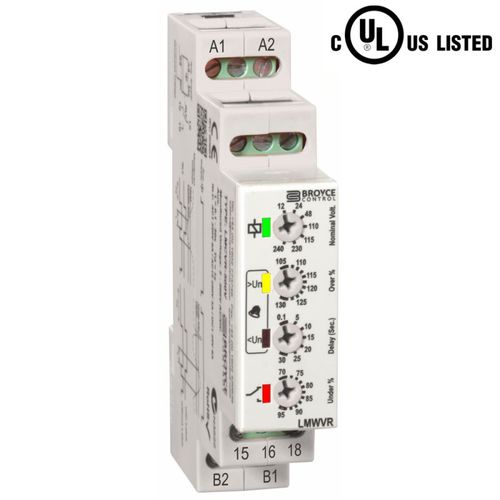

Ce produit est conçu pour surveiller une tension nominale sur une alimentation séparée et s'assurer qu'elle reste dans les limites fixées. Une alimentation auxiliaire (nécessaire pour alimenter l'unité) doit être présente pour que le produit fonctionne. Lorsque la tension surveillée est appliquée, le relais est activé.
Sous-tension : si la tension surveillée passe en dessous du seuil de déclenchement de la soustension, le relais se désexcite. La tension doit remonter au-dessus du seuil de déclenchement plus le réglage de l'hystérésis avant que le relais ne soit réactivé.
Surtension : si la tension surveillée dépasse le seuil de déclenchement de surtension défini, le relais est mis hors tension. La tension doit redescendre en dessous du seuil de déclenchement moins le paramètre d'hystérésis défini avant que le relais ne soit réactivé.
Spécification
- Fonction de surveillance : Sous-tension et surtension
- Niveau de déclenchement : Sous : 70 - 90%/Sur : 105 - 130% (de la tension nominale sélectionnée)
- Hystérésis : ≈2%
- Temporisation : 0.1 - 30s
- Dimensions (mm) : L:17.5 x H:89 x P:66.5
---
