Contrôleur numérique programmable UDC-35

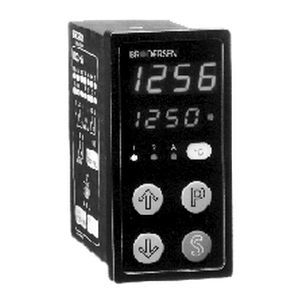

Brodersen UDC-35 Contrôleur de panneau numérique avec trois relais de sortie. Le contrôleur est basé sur un microprocesseur et est entièrement programmable à partir du clavier. Fonction du contrôleur : - P, PI, PD, régulateur PID avec relais de sortie contrôlé par largeur d'impulsion. -Régulateur de chauffage/refroidissement avec relais d'alarme. - 3 régulateurs marche/arrêt individuels. Le régulateur du panneau fonctionne avec les signaux d'entrée suivants : - Tension AC/DC. - Courant alternatif/continu. - Température avec Pt-100/500/1000, Ni-100, thermistances et thermocouples. La mesure de la température est entièrement linéarisée par le microprocesseur intégré. - Signaux de processus standard. Le type de signal d'entrée et la plage de mesure doivent être spécifiés lors de la commande du régulateur. Fonctions programmables : - Fonction du régulateur (P, PI, PD, PID ou marche/arrêt). - Réglage automatique. - 1, 2 ou 3 points de consigne. - Hystérésis du point de consigne (en dessous ou au-dessus du point de consigne). - Point d'alarme (symétrique, au-dessous ou au-dessus du point de consigne). - Hystérésis du point d'alarme. - Retard d'entrée (0-10.0 sec.) - Unité de mesure de la température (°C ou °F). - Minimum/maximum de l'échelle. - Position du point décimal. - Correction pour les tolérances du capteur de température. - Temps de mise à jour de l'affichage (0.2-10.0 sec.). - Sélection du mode de sortie du relais avec 4 modes de sortie différents. - Retard, relais de sortie 1,2 et 3 individuellement (0-50.0 sec.). Les réglages sont stockés dans une EEPROM et une modification accidentelle des réglages préprogrammés est évitée grâce à la fonction de verrouillage du clavier. 3 relais de sortie avec indication par LED du relais excité.
