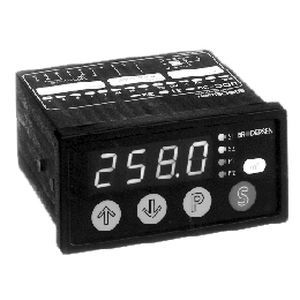

Indicateur de process UDC-32

de températurede positionde puissance

L'UDC-32 de Brodersen est un contrôleur de panneau numérique avec un affichage LED à 4 chiffres. Le compteur de panneau est utilisé pour la surveillance et la mesure des éléments suivants - la tension AC/DC - Courant AC/DC - Température avec PT-100/500/1000, Ni-100, thermistances et thermocouples. La température est entièrement linéarisée par le micro processeur intégré. - Signaux de processus standard Le type de signal d'entrée et la plage de mesure doivent être spécifiés lors de la commande du compteur. Panneau frontal protégé contre les projections d'eau avec affichage intégré, indicateurs LED et clavier à 4 touches pour la programmation des réglages. Version disponible avec isolation galvanique entre le signal d'entrée et l'alimentation. Le contrôleur du panneau est basé sur un microprocesseur et est entièrement programmable à partir du clavier : - Sélection du mode de sortie du relais avec 6 modes de sortie différents. - Minimum/maximum de l'échelle. - Position du point décimal. - Point de consigne (1 ou 2). - Hystérésis (en dessous ou au-dessus du point de consigne). - Correction de la lecture (en cas d'écart entre la valeur de mesure réelle et la lecture). - Temps de mise à jour de l'affichage (0-10.0 sec.). - Retard à l'enclenchement, sortie relais 1 & 2 individuellement (0-100.0 sec.). - Retard au déclenchement, sortie relais 1 & 2 individuellement (0-100.0 sec.). Les réglages sont stockés dans une EEPROM et une modification accidentelle des réglages préprogrammés est évitée grâce à la fonction de verrouillage du clavier. Un ou deux relais de sortie (UDC-32) avec indication par LED du relais excité. Boîtier standard (96 x 48 mm) avec bornes enfichables à l'arrière. Versions avec isolation galvanique entre le signal d'entrée et l'alimentation.
