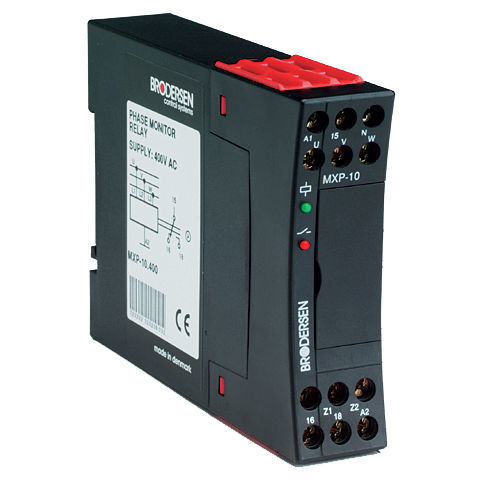

Relais de surveillance d'ordre de phases MXP-10

triphaséACsur rail DIN

Le relais de contrôle de phase MXP-10 de Brodersen est un relais permettant de contrôler la tension d'alimentation des moteurs, afin de s'assurer que les paramètres de phase corrects sont disponibles au démarrage et pendant le fonctionnement. En cas de défaillance de phase, la phase régénérée peut être détectée par le biais d'une asymétrie ou d'une basse tension (limite réglable jusqu'à 95 % de la tension de mesure). Un relais pour la surveillance d'une alimentation CA triphasée avec ou sans neutre Neutre. Le relais vérifie que toutes les phases sont disponibles et dans l'ordre correct des phases (U,V,T) l'ordre correct des phases (U,V,W), qu'aucune des phases n'est phase n'est décalée de plus de 20°C l'une par rapport à l'autre et qu'une ou plusieurs des tensions de phase ne sont pas trop basses. Lorsque les trois critères de surveillance sont remplis, le relais est activé sont remplis, le relais est activé. Si un ou plusieurs critères ne sont pas remplis, le relais est désactivé critères ne sont pas remplis, le relais se désexcite et une LED rouge indique l'échec la défaillance. La tension de phase nominale est réglable à ± 15 % de la version de tension sélectionnée (3 x 115/3x230/3x400) de la version de tension sélectionnée (3 x 115/3x230/3x400VAC). La limite de basse tension est également réglable de 60 à 98 %, ce qui permet de détecter une phase générée par un moteur détection d'une phase générée par un moteur. Avec la connexion du Neutre, les capacités de mesure sont optimales, car Le Neutre fonctionne comme une référence de mesure. Sans Neutre, le relais de surveillance de phase phase génère une référence neutre à partir des phases connectées phases connectées. Caractéristiques - Surveillance de - Rotation de phase - Déphasage inférieur à 20 - Faible tension - Tension de mesure réglable Un +/- 15% de la tension nominale Un. - Détection de basse tension, réglable 60- 98% de la tension de mesure Un. - Sortie SPTD. - Tension de fonctionnement via les phases V et W (L2 et L3).
