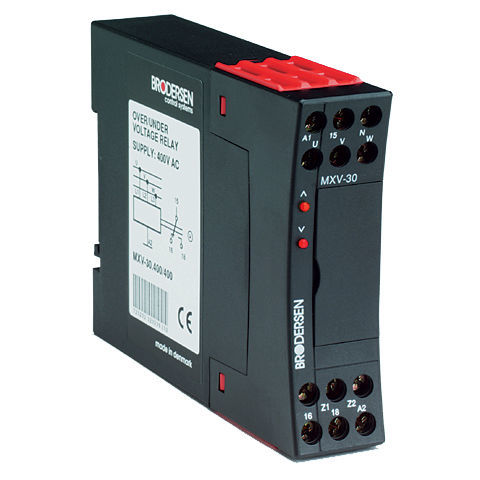

Relais de sécurité MXV-30

de tension1NO/NFtriphasé

Un relais pour la surveillance d'une alimentation en courant alternatif triphasé avec/sans Neutre. Lorsque la tension des 3 phases U,V,W (L1, L2, L3) se trouve dans la plage dans la plage, réglable sur la face avant, le relais est excité. Si l'une ou plusieurs des tensions de phase si une ou plusieurs tensions de phase sortent des limites, le relais est le relais se désexcite. Une diode électroluminescente indique une surtension ou une sous-tension. Lorsque toutes les tensions sont à nouveau à l'intérieur des limites, le relais se désactive toutes les tensions sont à nouveau dans les limites, le relais se réenclenche. Il existe également une fonction de verrouillage qui permet au relais, après avoir été désexcité, de rester désexcité, quelle que soit la situation reste désexcité, quelle que soit la tension d'entrée, jusqu'à ce que le cavalier de désexcitation ou la tension de fonctionnement soit déconnectée ou que la tension de fonctionnement soit déconnectée. Généralement utilisé dans les circuits de sécurité. L'indication par LED est toujours disponible lorsque le relais est verrouillé. Avec la connexion du neutre, les capacités de mesure sont optimales, car Le neutre sert de référence de mesure. Sans Neutre, le relais de le relais de surveillance de phase génère une référence neutre à partir des phases connectées phases connectées. Note : 3x400 donne une tension nominale entre les phases de 400VAC. La tension entre la phase et le neutre sera de 230 V CA. Caractéristiques - Surveillance de la surtension et de la sous-tension sur une alimentation triphasée avec ou sans Neutre. - Limites de tension supérieure et inférieure réglables (80-99% /101-120% de Un) Un). - Verrouillage automatique (Latch). - Sortie SPDT. - Tension de fonctionnement séparée 230V AC, ou 400V AC.
