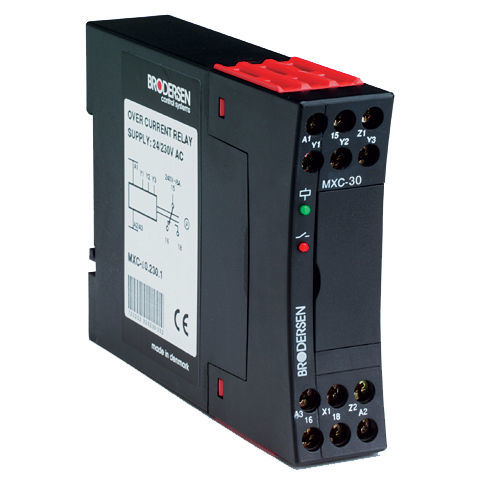

Relais de sécurité MXC-30

de tensionde courant1NO/NF

Un relais pour le courant élevé à C.A. ou de C.C de surveillance en reliant le transformator courant à C.A. au courant secundary de C.A. 0-1,0A ou un shunt de C.C à la chute de tension de C.C 0-60mV. Le relais est livré dans deux variations pour au-dessus-ou courant de fond. Surintensité : Quand le courant surveillé monte et atteint le de point de consigne déterminé, qui est ajusté sur le panneau avant, le relais active. Quand le courant laisse tomber et passe le de point de consigne, sans l'hystérésis qui est réglable sur l'avant, le relais est désactivé. Courant de fond : Quand les baisses et les portées courantes surveillées que le de point de consigne déterminé, qui est ajusté sur le panneau avant, le relais active. nWhen les élévations et les passages courants le de point de consigne, plus l'hystérésis qui est réglable sur l'avant, le relais est désactivé il y a également une fonction de verrou où le relais après activation restera activé, indépendamment du courant d'entrée, jusqu'au pullover de verrou ou la tension d'opération est disconnected. Typiquement utilisé dans des circuits de sûreté. La fonction de contact du relais peut également être inversée. Le relais a un analogue, 2-10V C.C, le rendement qui une fois relié à un voltmètre externe peut être employé pour l'ajustement précis de de point de consigne.
