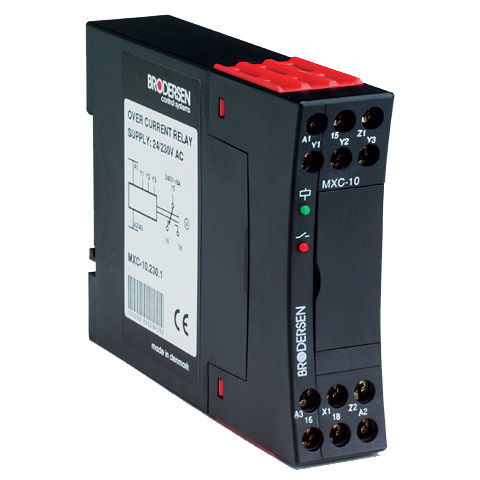

Relais de surveillance de courant MXC-10

de tension1NO/NFAC/DC

Le relais de courant monophasé MXC-10 de Brodersen est un relais pour la surveillance de la décharge dans les applications avec un courant alternatif et continu relativement faible jusqu'à 2A AC/DC. Le relais peut être utilisé comme relais d'alarme pour la détection d'une surcharge de courte durée grâce à la fonction de verrouillage. Le relais peut également être utilisé pour des courants alternatifs plus importants avec un shunt externe ou un transformateur de courant. Un relais pour la surveillance du courant alternatif ou continu par l'intermédiaire d'un shunt interne. Le relais est livré en deux variantes pour les surintensités ou les sous-courants. Surintensité : Lorsque le courant surveillé augmente et atteint le point de déterminé, qui est ajusté sur le panneau avant, le relais est alimenté. Lorsque le courant baisse et dépasse le point de consigne, moins l'hystérésis réglable sur le panneau avant, le relais se désexcite. Sous-courant : Lorsque le courant surveillé chute et atteint le point de consigne déterminé, qui est réglé sur la face avant, le relais est mis hors tension déterminé, réglable sur le panneau avant, le relais est excité. Lorsque le courant augmente et dépasse le point de consigne, plus l'hystérésis qui est réglable sur le panneau avant, le relais se désexcite Il existe également une fonction de verrouillage qui permet au relais, après avoir été excité, de rester excité, quelle que soit l'entrée reste excité, quel que soit le courant d'entrée, jusqu'à ce que le cavalier de verrouillage ou la tension de fonctionnement soit déconnectée ou que la tension de fonctionnement soit déconnectée. Cette fonction est généralement utilisée dans les circuits de sécurité de sécurité. La fonction de contact du relais peut également être inversée. Le relais possède une sortie analogique, 2-10V DC, qui, lorsqu'elle est connectée à un voltmètre externe, peut être utilisée pour le réglage précis du point de consigne réglage précis du point de consigne. Caractéristiques - Surveillance de 4mA - 2A AC/DC, dans 5 gammes, en une seule version. - Point de consigne réglable. - Hystérésis réglable 0,5-20%. - Fonction de verrouillage automatique (Latch). - Inversion de la fonction relais.
