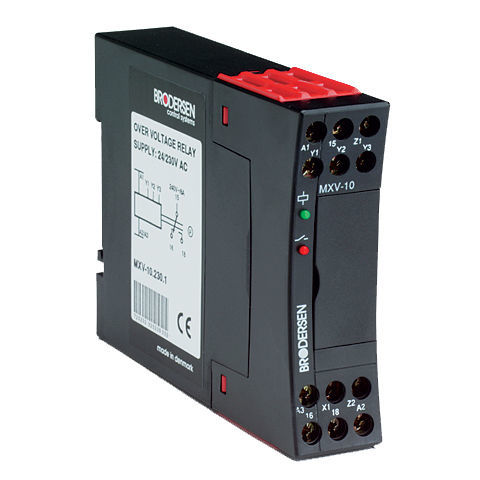

Relais de sécurité MXV-10

de tension1NO/NFAC/DC

MXV-10 Relais de tension monophasé Un relais pour la surveillance de la tension CA sur le réseau d'alimentation, conformément à l'application d'un équipement sensible à la tension d'alimentation ou comme relais d'alarme pour la surveillance de la tension CC-batterie. Relais de tension monophasé pour la détection d'une surtension ou d'une sous-tension en c.a./c.c Le relais est livré en deux variantes pour les surtensions et les sous-tensions. Surtension : Lorsque la tension surveillée augmente et atteint le point de consigne déterminé, qui se règle sur le panneau avant, le relais s'active. Lorsque la tension tension baisse et dépasse le point de consigne, moins l'hystérésis qui est réglable sur la face avant, le relais se désexcite. Sous-tension : Lorsque la tension surveillée chute et atteint le point de point de consigne déterminé, qui est réglé sur le panneau avant, le relais est excité. Lorsque la tension augmente et dépasse le point de consigne, plus l'hystérésis qui est réglable sur le panneau avant, le relais se désexcite Il existe également une fonction de verrouillage où le relais, après avoir été excité, reste excité, quelle que soit la tension d'entrée reste excité, quelle que soit la tension d'entrée, jusqu'à ce que le cavalier de verrouillage ou la tension de fonctionnement soit déconnectée la tension de fonctionnement soit déconnectée. Cette fonction est généralement utilisée dans les circuits de sécurité. La fonction de contact du relais peut également être inversée. Le relais possède une sortie analogique, 2-10VDC, qui, lorsqu'elle est connectée à un voltmètre externe, peut être utilisée pour mesurer la tension d'alimentation à un voltmètre externe peut être utilisée pour le réglage précis du point de consigne point de consigne. Caractéristiques - Surveillance de 1-500VAC/DC dans 5 gammes en une seule version. - Point de consigne réglable. - Hystérésis réglable de 0,5-20%. - Fonction de verrouillage automatique (latch). - Inversion de la fonction relais. - Sortie SPDT et 2-10VDC avec référence au point de consigne. - Tension d'alimentation 24VDC, 24/115VAC ou 24/230VAC.
